Объяснение:

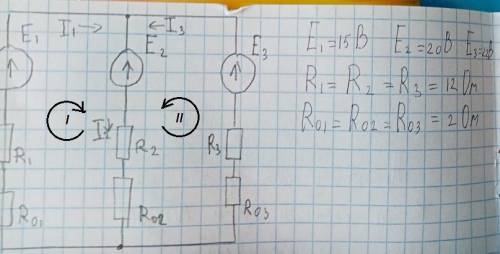

У нас 2 узла, поэтому 1 уравнение токов:
I₁ - I₂ + I₃ = 0
Еще необходимо 2 уравнения по II закону Кирхгофа.
Покажем произвольно направление обхода.
I₁·(R₁+R₀₁) + I₂·(R₂+R₀₂) = E₁ - E₂
I₃·(R₃+R₀₃) + I₂·(R₂+R₀₂) = E₃ - E₂
Получили систему уравнений:
I₁ - I₂ + I₃ = 0
14·I₁ + 14·I₂ = -5
14·I₃ + 14·I₂ = 2
Решая эту систему произвольным получаем:
I₁ = - 0,28 А
I₂ = - 0,07 А
I₃ = 0,21 A
Знак "-" говорит, что направление тока обратно показанному на чертеже.
