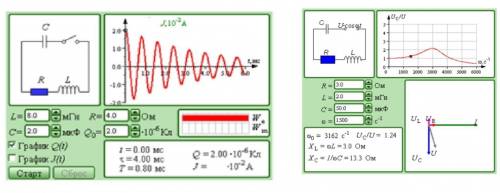

На рисунках модель предназначена для изучения свободных колебаний в последовательном RLC-контуре при различных значениях параметров. В компьютерной модели можно изменять величины R, L и C, а также первоначальный заряд конденсатора Q0 и частоту ω внешнего источника.
А) По рисункам определите
i. период
ii. частоту
iii. максимальное значение напряжения
iv. эффективное/действующее значение напряженя

В) запишите уравнение зависимости i=f(t) при условии R=0

C) Чему равен сдвиг фаз между напряжением и силой тока в цепи переменного тока с активной нагрузкой (резистор)?

D) Определите реактивное и полное сопротивление цепи переменного тока, приведенной на рисунке

Е) Коэффициент мощности можно определить, используя треугольник сопротивлений Нарисуйте соответствующий треугольник сопротивлений и запишите формулы

Объяснение:

Запишем уравнения равноускоренного движения тела в общем виде:x(t) = x0 +V0x*t+ax*t^2/2y(t) = y0 + V0y*t+ay*t^2/2Подставим условия нашей задачи:Начало координат поставим в точку бросания тела => x0=y0=0сопротивления воздуха нет => ax=0, ay = -g(в моих обозначениях это x-  и y-  составляющие ускорения)Vx=V0*cos45 ; Vy = V0*sin45  (в моих обозначениях это x-  и y-  составляющие скорости и начальная скорость)подставив в общие уравнения, получим.x(t) = V0*cos45*ty(t) = V0*sin45*t - g*t^2/2Теперь найдём дальность полёта из условия y(t1)=0, t1- время полёта до падения.0=V0*sin45*t1 - g*t1^2/2; первое решение t1=0, второе - t1 =2*V0*sin45/g ~  2.828 c (два корня из двух).Дальность полёта есть x(t1) = V0*cos45*2*V0*sin45/g = 40 мВремя полёта есть t1/2 в силу симметрии траектории = (корень из 2 секунд)

Если тело свободно падает с некоторой высоты h, измерьте ее при дальномера или любого другого при Рассчитайте скорость падения тела v, найдя корень квадратный из произведения ускорения свободного падения на высоту и число 2, v=√(2∙g∙h). Если перед началом отсчета времени тело уже имело скорость v0, то к получившемуся результату прибавьте ее значение v=√(2∙g∙h)+v0.
2
Пример. Тело свободно падает с высоты 4 м при нулевой начальной скорости. Какова будет его скорость при достижении земной поверхности? Рассчитайте скорость падения тела по формуле, учитывая, что v0=0. Произведите подстановку v=√(2∙9,81∙4)≈8,86 м/с.
3
Измерьте время падения тела t электронным секундомером в секундах. Найдите его скорость в конце отрезка времени, которое продолжалось движение прибавив к начальной скорости v0 произведения времени на ускорение свободного падения v=v0+g∙t.
4
Пример. Камень начал падение с начальной скоростью 1 м/с. Найдите его скорость через 2 с. Подставьте значения указанных величин в формулу v=1+9,81∙2=20,62 м/с.
5
Рассчитайте скорость падения тела, брошенного горизонтально. В этом случае его движение является результатом двух типов движения, в которых одновременно принимает участие тело. Это равномерное движение по горизонтали и равноускоренное - по вертикали. В результате траектория тела имеет вид параболы. Скорость тела в любой момент времени будет равна векторной сумме горизонтальной и вертикальной составляющей скорости. Поскольку угол между векторами этих скоростей всегда прямой, то для определения скорости падения тела, брошенного горизонтально, воспользуйтесь теоремой Пифагора. Скорость тела будет равна корню квадратному из суммы квадратов горизонтальной и вертикальной составляющих в данный момент времени v=√(v гор²+ v верт²). Вертикальную составляющую скорости рассчитывайте по методике, изложенной в предыдущих пунктах.
6
Пример. Тело брошено горизонтально с высоты 6 м со скоростью 4 м/с. Определите его скорость при ударе о землю. Найдите вертикальную составляющую скорости при ударе о землю. Она будет такой же, как если бы тело свободно падало с заданной высоты v верт =√(2∙g∙h). Подставьте значение в формулу и получите v=√(v гор²+ 2∙g∙h)= √(16+ 2∙9,81∙6)≈11,56 м/с.
