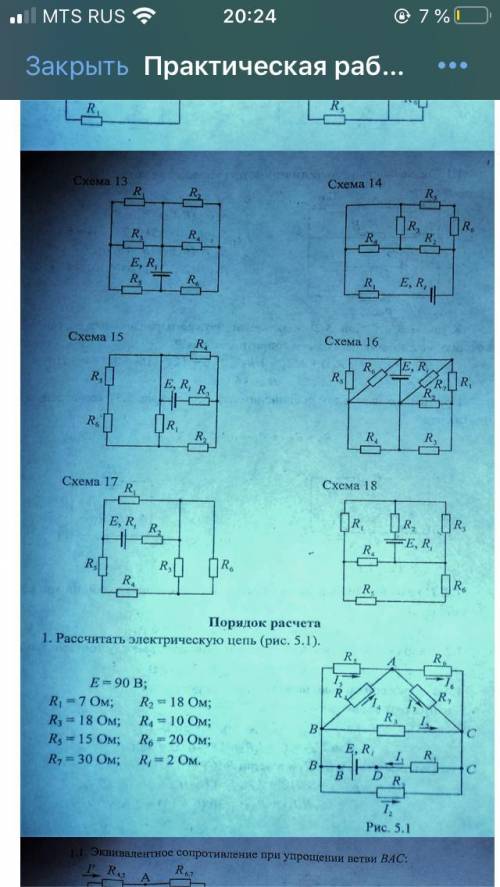

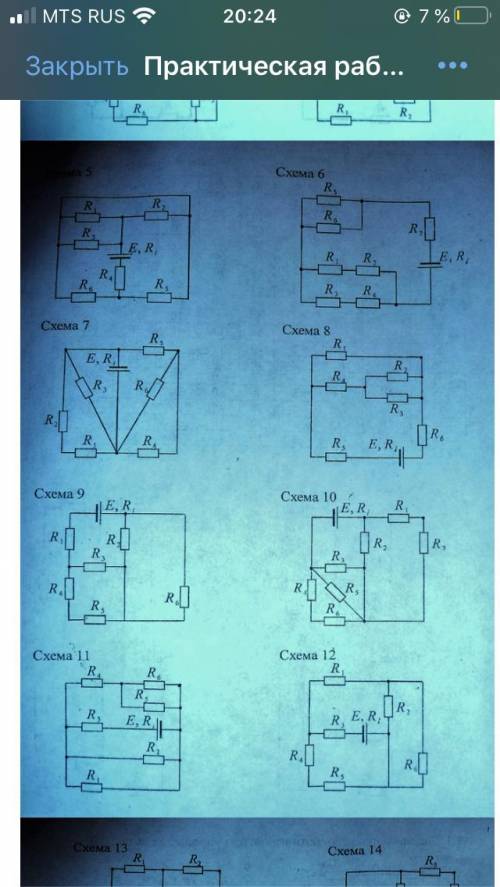

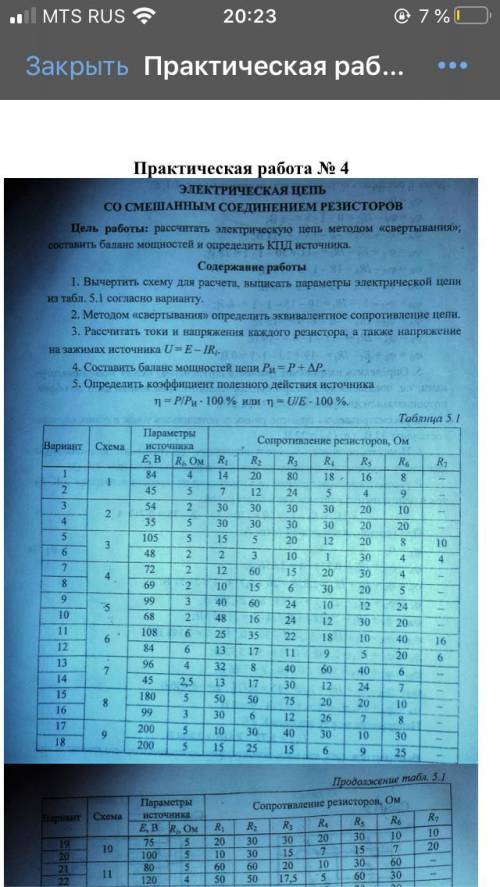

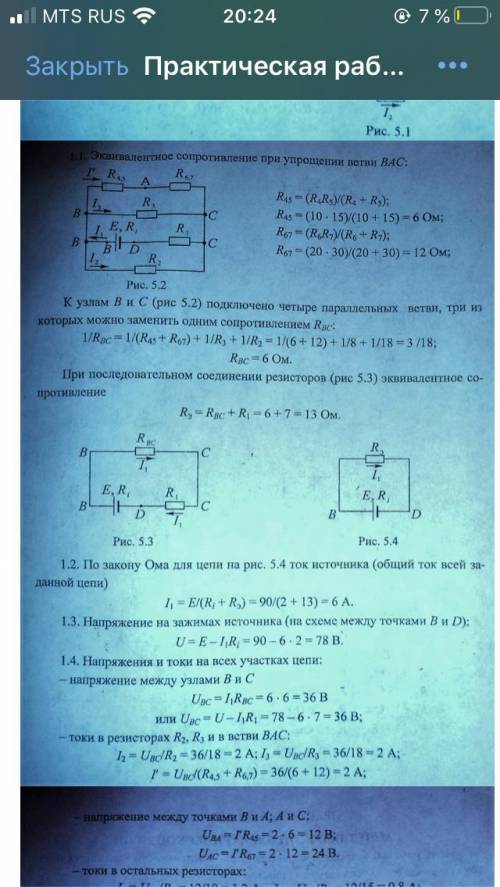

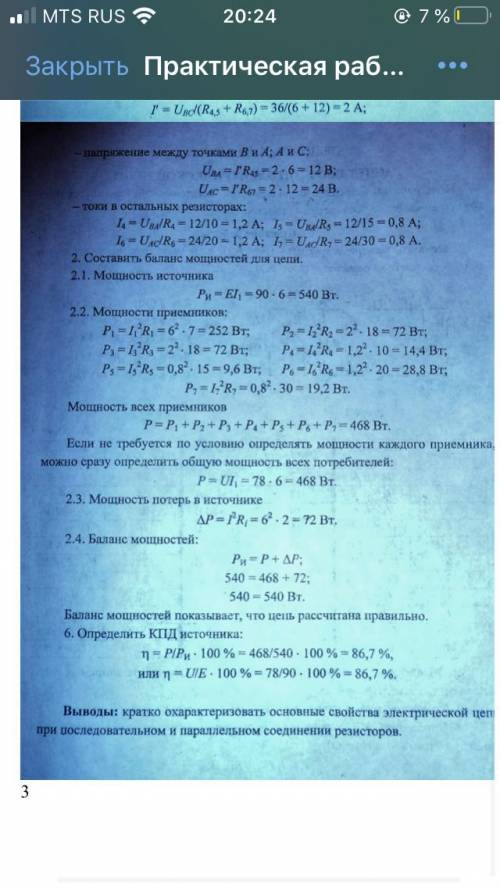

Практическая работа по электротехнике Электрическая цепь со смешанным соединением резисторов .Цель работы:рассчитать электрическую цепь методом «свертывания» Составить баланс мощностей и определить КПД источника .Схема 9 ,18 вариант

Привет!

Для решения этой практической работы нам нужно рассчитать электрическую цепь с помощью метода "свертывания" и сделать баланс мощностей, чтобы определить КПД источника.

Давай начнем с анализа схемы, чтобы понять, какие резисторы у нас есть и как они соединены. На схеме у нас изображены следующие резисторы с их значениями:

R1 = 20 Ом
R2 = 10 Ом
R3 = 15 Ом
R4 = 30 Ом
R5 = 25 Ом

Также у нас есть источник тока, обозначенный как ЭДС (электродвижущая сила), с напряжением U = 36 В.

Сначала нам нужно найти общее сопротивление (Rобщ) цепи. У нас есть два способа соединения резисторов в цепи: последовательное и параллельное соединение.

1. Сначала посмотрим на резисторы R2, R3 и R4, они соединены последовательно. Поскольку они соединены в цепь последовательно, их сопротивления складываются для получения общего сопротивления.

Rпосл = R2 + R3 + R4
Rпосл = 10 Ом + 15 Ом + 30 Ом
Rпосл = 55 Ом

2. Затем найдем общее сопротивление для резисторов R1 и Rпосл, они соединены параллельно. При параллельном соединении обратные величины сопротивлений складываются и затем берется обратное значение.

1/Rпар = 1/R1 + 1/Rпосл
1/Rпар = 1/20 Ом + 1/55 Ом
1/Rпар = (55 + 20) / (20 * 55)
1/Rпар = 75 / 1100
1/Rпар = 3/44

Rпар = 44/3 Ом
Rпар ≈ 14.67 Ом

Теперь у нас есть общее сопротивление цепи - Rпар ≈ 14.67 Ом.

Далее мы можем использовать закон Ома (U = I * R) для расчета силы тока (I) в цепи. У нас есть напряжение и общее сопротивление, поэтому мы можем рассчитать силу тока.

U = I * R
36 В = I * 14.67 Ом

I = 36 В / 14.67 Ом
I ≈ 2.45 А

Итак, сила тока в цепи составляет примерно 2.45 А.

Теперь давайте рассчитаем мощность (P) для каждого резистора в цепи, используя закон мощности (P = I^2 * R).

Для резистора R1:
P1 = I^2 * R1
P1 = (2.45 А)^2 * 20 Ом
P1 ≈ 30.09 Вт

Для резистора Rпосл:
Pпосл = I^2 * Rпосл
Pпосл = (2.45 А)^2 * 55 Ом
Pпосл ≈ 152.48 Вт

Общая мощность (Pобщ) цепи будет равна сумме мощностей всех резисторов в цепи.

Pобщ = P1 + Pпосл
Pобщ ≈ 30.09 Вт + 152.48 Вт
Pобщ ≈ 182.57 Вт

Теперь мы можем рассчитать КПД (η) источника, используя формулу КПД = Pполезная / Pпотребляемая.

Pполезная - это мощность, которую использует нагрузка (резисторы), а Pпотребляемая - это общая мощность, потребляемая от источника (в нашем случае, ЭДС).

Pполезная = Pпосл = 152.48 Вт
Pпотребляемая = Pобщ = 182.57 Вт

η = 152.48 Вт / 182.57 Вт
η ≈ 0.836

Итак, КПД источника составляет примерно 0.836 или 83.6%.

Это подробное решение и объяснение задачи по электротехнике. Если у тебя возникнут еще вопросы, не стесняйся задавать их!
