Объяснение:
1)

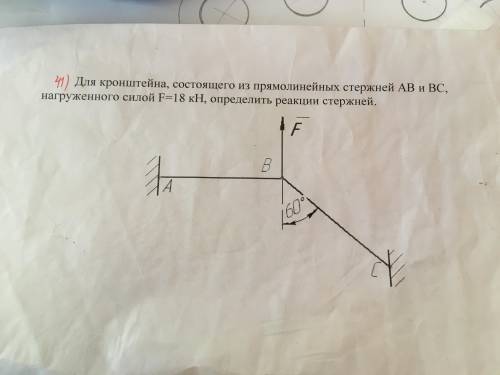

Освободим систему от связей.
Считаем, что стержни растянуты.

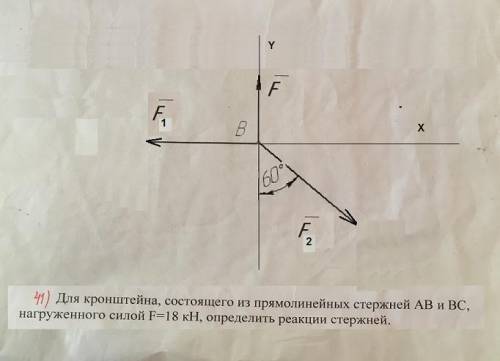

Сделаем чертеж.
2)
Находим проекции сил на оси:
∑Fₓ = - F₁ + F₂·sin 60° = 0
- F₁ + 0,866·F₂ = 0 (1)
∑Fy = F - F₂·cos 60° = 0
18 - F₂·0,5 = 0
F₂ = 18/0,5 = 36 кН
Из (1)
F₁ = 0,866·F₂ = 0,866·36 = 31 кН
