Тесты по теме: Передачи 1 Какое расположение валов в передаче 10-11

А) Передача с параллельными валами

В) Передача с пересекающимися валами

С) Передача с перекрещивающимися валами

2 Покажите на рис 3.6.1 червячную передачу

А) Поз. 2-3

В) Поз. 6-7

С) Поз 10-11

D) Поз. 4-5

Е) Поз.12-13

3 Покажите на рис 3.6.1 машину-орудие

А) Поз. 2-3

В) Поз. 6-7

С) Поз 10-11

D) Поз. 4-5

Е) Поз.12-13

4 Каково назначение механических передач?

А) Вырабатывать энергию

В) Воспринимать энергию

С) Затрачивать энергию на преодоление внешних сил

D) Преобразовывать скорость, вращающий момент, направление вращения

5 Как классифицируют зубчатую передачу по принципу передачи движения?

А) Трением

В) Зацеплением

С) Непосредственно контактом деталей, сидящих на ведущем и ведомом валах

D) Передача гибкой связью

6 Покажите на рис. 3.6.1 ведущее колесо третьей пары

А) Поз. 3

В) Поз. 4

С) Поз 5

D) Поз. 6

Е) Поз.7

7 Передача 4-5 понижающая или повышающая?

А) Понижающая

В) Повышающая

8 Сколько ступеней имеет передача на рис. 3.6.1

А) 1

В) 2

С) 4

D) 6

Е) 12

9 Определить общее передаточное число трёхступенчатой передачи, если D1 =200мм, D2=50мм, D3 =70мм, D4 = 350мм, D5 =100мм, D6 = 400мм

А) 1

В) 1/5

С) 5

D) 9,25

Е) 4,45

10 Какое из приведённых отношений называют передаточным числом одноступенчатой передачи?

А) n2/n1

B) n1/n2

C) D1/D2

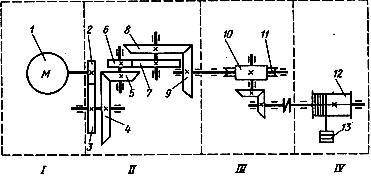

Рисунок 3.6.1
