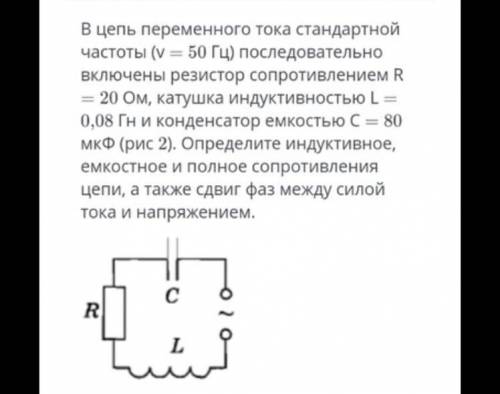

Цепь переменного тока стандартной частоты (v = 50 Гц) последовательно включены резистор сопротивлением R = 20 Ом, катушка индуктивностью L = 0,08 Гн и конденсатор емкостью С = 80 МКФ (рис 2). Определите индуктивное, емкостное и полное сопротивления цепи, а также сдвиг фаз между силой тока и напряжением

Существуют определенные правила подключения амперметра к прибору, благодаря которым можно произвести точные и правильные измерения силы тока. Во-первых, нужно выбрать необходимый шунт, предельный ток которого будет порядком ниже измеряемого тока. Теперь, необходимо прикрепить шунты к амперметру при специальных гаек на амперметре. Во-вторых, необходимо в обязательном порядке обесточить измеряемое устройство путем разрыва цепи питания. Затем необходимо включить амперметр в цепь с шунтом. Не стоит забывать, что соблюдение полярности крайне важно. После всего этого можно подключать питание и читать необходимые показания на амперметре.

Дано:
U=120B
R₁=36Ом
U₁=9B
R₂=64Ом
U₂-? R₃-?
Т к соединены проводники последовательно, то сила тока І, проходящая через каждый из них, одинакова
 І=І₁=І₂. Найдем силу тока, используя данные для первого проводника. По закону Ома І=U/R
I₁=U₁/R₁
I₁=9B/36Ом=0,25А  Такая же сила тока проходит и через другие проводники, т е I₁=I₂=I=0,25A
найдем напряжение подаваемое на второй проводник U₂=I₂*R₂
U₂=0,25А*0,64Ом=16В
Найдем напряжение, подаваемое на третий проводник. По законам последовательного соединения U=U₁+U₂+U₃
U₃=U-U₁-U₂
U₃=120B-9B-16B=95B
R₃=U₃/I₃
R₃=95В/0,25А=380 Ом
