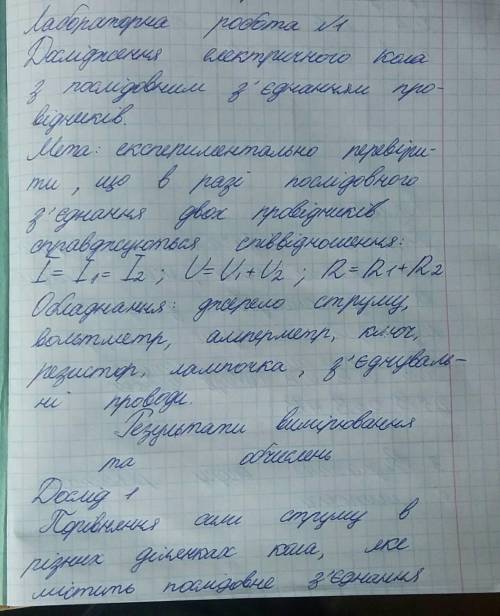

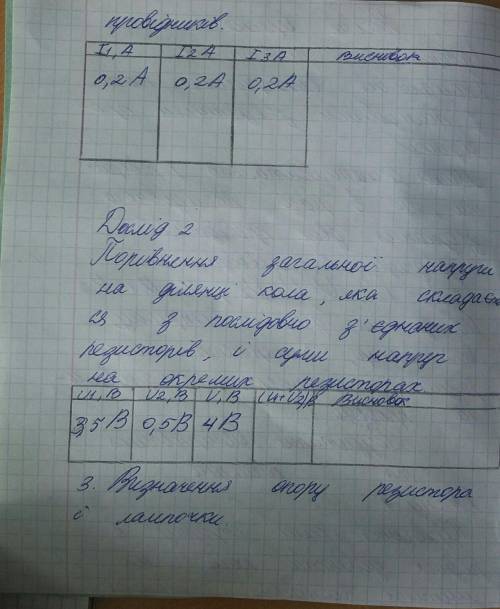

1 таблица.
Вывод: при последовательном соединении проводников сила тока в любой части цепи одинакова. I1=I1=I3.
2 таблица.
U1+U2=3,5 + 0,5=4 B
Вывод:
U=U1 + U2
Общее напряжение = сумме напряжений на всех участках цепи.

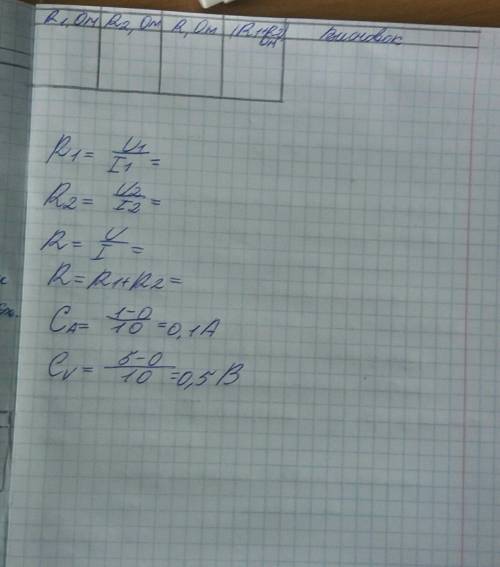

3 таблица.
R1=U1/I1=3,5/0,2=35/2=17,5 Ом
R2=U2/I2=0,5/0,2=5/2=2,5 Ом
R=U/I=4/0,2=40/2=20 Ом
R1+R2=17,5 + 2,5=20 Ом
Вывод: общее сопротивление = сумме сопротивлений отдельных участков.
R=R1 + R2.
