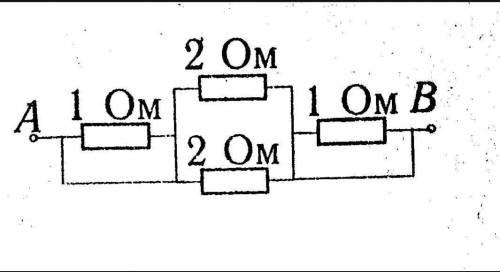

Физика: Определите сопротивление между точками А и В, приведенной на рисунке электрической цепи (Ом).

sevliekaterina2 · Answer

Крайние резисторы можно выкинуть, ток через них все равно не пойдет, так как они замкнуты накоротко

Остаются два резистора по 2Ом, соединенные параллельно. Их эквивалентное сопротивление - 1Ом

ответ 1Ом
