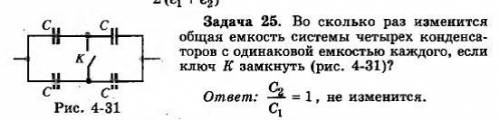

До замыкания ключа цепь представляла собой параллельное соединение двух ветвей, с последовательным соединением конденсаторов в пределах каждой ветви. Емкость одной такой ветви составляет C/2, если соединить их параллельно, то емкость окажется равной С/2+С/2=С.
Теперь замкнем ключ, цепь станет представлять собой последовательное соединение двух участков цепи, в пределах каждого участка конденсаторы соединены параллельно, т.е. емкость одного такого участка 2С, а при последовательном соединение двух емкостей величиной 2С получаем емкость 2С/2=С. Т.е. после замыкания ключа общая емкость не поменяется.
