Примерно 2,5 Ом
Объяснение:

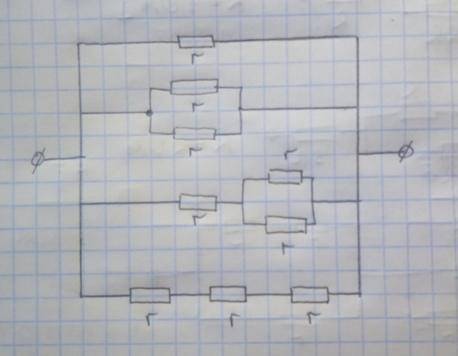

Рассмотрим ветви сверху вниз
1-я ветвь: R1=r=10 Ом
2-я ветвь: R2=r/2=10/2=5 Ом
3-я ветвь: R3=r+r/2=10+10/2=15 Ом
4-я ветвь: R4=3r=3*10=30 Ом
Теперь все эти сопротивление соединены у нас параллельно, проще всего сначала определить общие сопротивления 1,2 и 3,4 ветвей, а потом общее сопротивление всей цепи
Ом
Ом
Ом или ~2,5 Ом.
