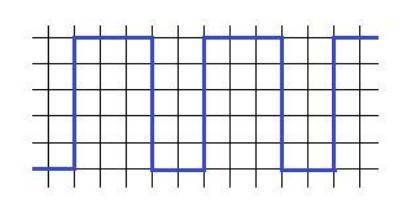

Определить амплитуду, период, длительность импульса, скважность, коэффициент заполнения и вид сигнала по рисунку, если высота клетки составляет 2,5, В, а ширина 2см

Амплитуда: 5 клеточек, но так как каждая клетка 2,5 В, то амплитуда 2,5*5=12,5 В

Период: Это временной интервал между, например, двумя левыми фронтами сигнала, в нашем случае 5 клеток, или 5*2=10 мс

Длительность импульса: 3 клетки или 3*2=6 мс;

Скважность: это отношение периода к длительности импульса S=10/6=1.67

Коэффициент заполнения: величина обратная скважности D=1/S=1/1.67=0.599 (60%)

Вида сигнала: Прямоугольный сигнал или "меандр".
