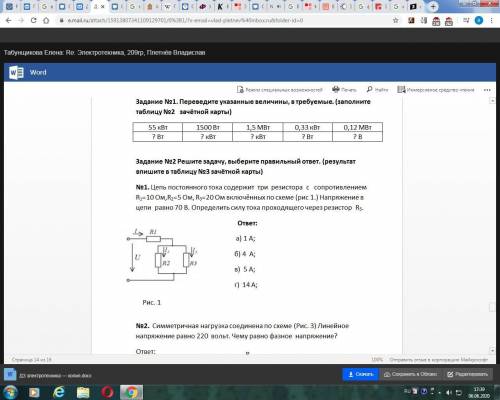

Физика: Первая схема во второй задаче Цепь постоянного тока содержит три резистора с сопротивлением R1=10 Ом,R2=5 Ом, R3=20 Ом включённых по схеме (рис 1.) Напряжение в цепи равно 70 В. Определить силу тока проходящего через резистор R3.

flinko4 · Answer

Объяснение:r23 = R2*R3 / (R2+R3) = 5*20 / (5+20) = 4 ОмаНайдем общее сопротивление цепиR=R1+r23= 10+4 = 14 ОмОбщий токI = U/R = 70/14 = 5AНапряжение на R3U3=U2 = I*r23 = 5*4 = 20 ВольтТок R3I3= U3/R3 = 20/20 = 1 Aмпер...
