Дан ток, протекающий перпендикулярно поверхности листа. Нарисовать магнитную линию, проходящую через точку А, указать стрелкой её направление, а также нарисовать положение магнитной стрелки в точке А с указанием её полярности.

Объяснение:

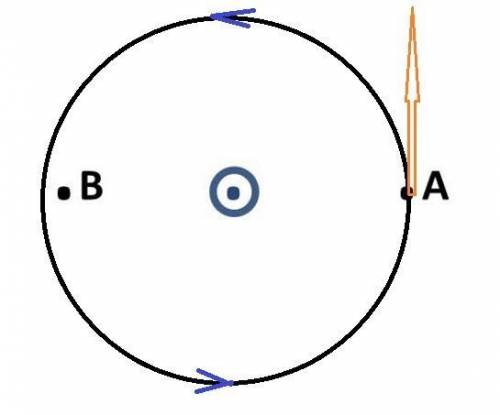

Решение на чертеже

По правилу буравчика при токе, идущем вверх (точка внутри - острие стрелы, значит она летит вверх), буравчик крутим против часовой стрелки. Лист при этом горизонтальный. На рисунке вид сверху, стрела летит к нам.

Линия магнитного поля  - окружность с центром в сечении проводника и проходящая через т. А. Направлена против часовой стрелки.

Соответственно магнитная стрелка в точке А расположена вертикально,

(на рисунке). Ее ось на поверхности. Направление синего северного конца вверх на рисунке. Магнитная силовая линия выходит из N (северного конца) и идет по кругу к S (южному концу). Круг Вам нарисовали.

Магнитную стрелку изобразите вытянутым ромбиком с буквами N и S на полюсах.
