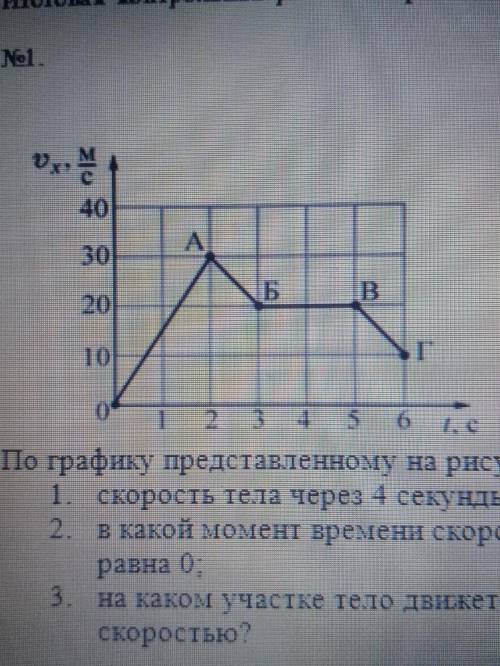

По графику представленному на рисунке определите:

1. скорость тела через 4 секунды;

2. в какой момент времени скорость тела была равна 0;

3. на каком участке тело движется с постоянной скоростью?

Резисторы R₃ и R₄ соединены последовательно:

       R₃₄ = R₃ + R₄ = 40 + 20 = 60 (Ом)

Резистор R₂ с группой R₃₄ соединен параллельно:

       R₂₃₄ = R₂R₃₄/(R₂+R₃₄) = 120 · 60 : 180 = 40 (Ом)

Резистор R₁ с группой R₂₃₄ соединен последовательно.

Общее сопротивление цепи:

       R = R₁ + R₂₃₄ = 60 + 40 = 100 (Ом)

Общий ток в цепи:

       I = U/R = 30 : 100 = 0,3 (A)

Напряжение на R₁:

       U₁ = I · R₁ = 0,3 · 60 = 18 (B)

Напряжение на группе R₂₃₄:

       U₂₃₄ = U - U₁ = 30 - 18 = 12 (B)

Ток в резисторе R₂:

       I₂ = U₂₃₄/R₂ = 12 : 120 = 0,1 (A)

Ток в резисторах R₃ и R₄:

       I₃ = I₄ = U₂₃₄/R₃₄ = 12 : 60 = 0,2 (A)

Напряжение на R₃:

       U₃ = I₃ · R₃ = 0,2 · 40 = 8 (B)

Напряжение на R₄:

       U₄ = I₄ · R₄ = 0,2 · 20 = 4 (B)

Жёсткость пружины k
начальная деформация h
массы брусков m1, m2
скорость первого бруска в момент когда отпускают второй
m1 v1^2 / 2 = k h^2 / 2
v1 = h корень (k / m1)
ведём отсчёт времени и координат брусков от момента и положений, когда отпускают второй
d^2 x1 / dt^2 = - k/m1 (x1-x2), d^2 x2 / dt^2 = - k/m2 (x2-x1)
dx1 / dt = v1 при t = 0, dx2 / dt = 0 при t = 0
вычитая из первого второе получим
d^2 (x1-x2) / dt^2 = (-k/m1 - k/m2) (x1-x2)
откуда ясно, что величина (x1-x2) будет испытывать гармонические колебания с частотой омега = корень (k/m1 + k/m2)
в начальный момент d(x1-x2) / dt = v1, x1-x2 = 0
при нулевой координате скорость максимальна
амплитуда равна максимальная скорость делить на частоту
A = v1 / омега = h корень (k / m1) / корень (k/m1 + k/m2) =
= h корень (1/m1) / корень (1/m1 + 1/m2) = h корень (m2/(m1+m2))
амплитуда величины x1-x2 это и есть максимальная деформация пружины
10 * корень (16/25) = 8
