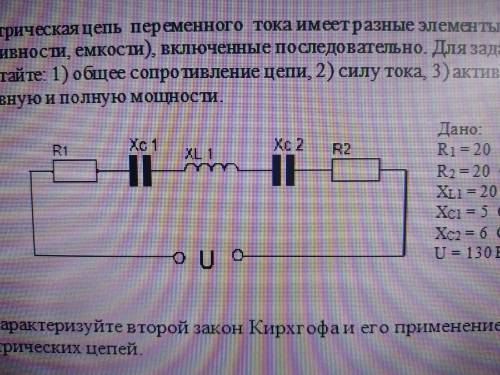

решить Электрическая цепь переменного тока имеет разные элементы (резисторы, индуктивности, емкости), включенные последовательно. Для заданной цепи рассчитайте: 1) общее сопротивление цепи, 2) силу тока, 3) активную, реактивную и полную мощности.

Дано: R1 = 20 Ом R2 = 20 Ом XL1 = 20 Ом XC1 = 5 Ом XC2 = 6 Ом U = 130 B

Для решения задачи, сначала определим общее сопротивление цепи.

1) Общее сопротивление цепи (Z):
Общее сопротивление цепи включает в себя сопротивления всех элементов, подключенных последовательно.
Сопротивление каждого элемента можно рассчитать по формуле: R = X + jY, где X - активное сопротивление, Y - реактивное сопротивление.

Для резистора (R1 и R2) активное сопротивление и реактивное сопротивление равны самим значениям резистора, так как они не зависят от частоты:
R1 = X1 + jY1 = 20 Ом + j0 Ом
R2 = X2 + jY2 = 20 Ом + j0 Ом

Для индуктивности (XL1) и емкости (XC1 и XC2), активное сопротивление равно 0, а реактивное составляет X или -X, в зависимости от типа элемента и его частоты:
XL1 = 0 + j20 Ом
XC1 = 0 - j5 Ом
XC2 = 0 - j6 Ом

Теперь рассчитаем общее сопротивление цепи, складывая сопротивления элементов:
Z = R1 + XL1 + XC1 + XC2 + R2
= (20 Ом + j0 Ом) + (0 + j20 Ом) + (0 - j5 Ом) + (0 - j6 Ом) + (20 Ом + j0 Ом)
= 40 Ом + j9 Ом

Таким образом, общее сопротивление цепи равно 40 Ом + j9 Ом.

2) Сила тока (I):
Для расчета силы тока применим закон Ома для цепи переменного тока:
I = U / Z

Где U - напряжение питания, которое в данном случае равно 130 В.

Подставляя значения, получим:
I = 130 В / (40 Ом + j9 Ом)

Чтобы разделить на комплексное число, умножим и разделим его на сопряженное комплексное число:
I = 130 В * (40 Ом - j9 Ом) / ((40 Ом + j9 Ом) * (40 Ом - j9 Ом))
= (5200 Ом - j1170 Ом) / (1681 Ом)
= 3.099 А - j0.696 А

Таким образом, сила тока равна 3.099 А - j0.696 А.

3) Активная, реактивная и полная мощности:
Активная мощность (P) - это мощность, которую реально потребляет цепь:
P = |I|^2 * Re(Z)

где |I| - модуль силы тока.

Подставляя значения и рассчитываем:
P = (3.099 А)^2 * 40 Ом
= 382.9 Вт

Реактивная мощность (Q) - это мощность, которая переходит между элементами цепи, без потерь энергии:
Q = |I|^2 * Im(Z)

Подставляя значения и рассчитываем:
Q = (3.099 А)^2 * 9 Ом
= 90.6 ВАр

Полная мощность (S) - это векторная сумма активной и реактивной мощностей:
S = √(P^2 + Q^2)

Подставляя значения и рассчитываем:
S = √((382.9 Вт)^2 + (90.6 ВАр)^2)
= √(146841.41 Вт^2 + 8200.36 ВАр^2)
= √(155041.77 ВА^2)
= 394.43 ВА

Таким образом, активная мощность равна 382.9 Вт, реактивная мощность равна 90.6 ВАр, а полная мощность равна 394.43 ВА.
