Как получить сопротивление 16 ом и 36 ом, используя три резистора, имеющие сопротивление 24 ом каждый?

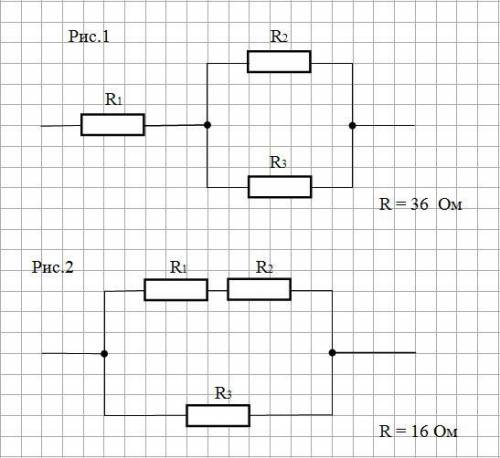

Рис.1 R = R₁ + R₁R₂/(R₁+R₂) = 24 + 24 · 24 : 48 = 24 + 12 = 36 (Ом)
Рис.2 R = (R₁+R₂)R₃/(R₁+R₂+R₃) = 48 · 24 : 72 = 16 (Ом)
Объяснение:
R=r+r/2=24+24/2 = 36 Ом
два резистора в параллель и один последовательно
R= (r+r)*r/(r+r+r)=(24+24)*24/(24+24+24)=16 Ом
Два резистора последовательно и вся эта цепочка параллельно третьему резистору
