На рычаге размещены два противовеса таким образом, что рычаг находится в состоянии равновесия. Вес расположенного слева противовеса равен P1=70Н. Каков вес P2 расположенного справа противовеса, если все обозначенные на перекладине рычага участки имеют одинаковую длину? В ответе укажите только число​

Объяснение:

Посмотрим как изменяется выходное напряжение такой цепочки в зависимости от частоты входного (сдвиг фаз для простоты опустим)

Емкостное сопротивление

Полное сопротивление цепочки

.

Ток через цепочку

Выходное напряжение, оно же падение напряжения на резисторе

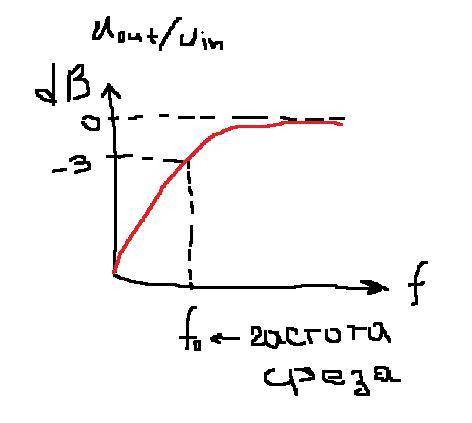

Если частота мала, то подкоренное выражение велико, а выходное напряжение стремится к нулю, т.е. срезаются низкие частоты, для больших частот вся дробь стремится к 1 и выходное напряжение сравнивается с входным, т.е. высокие частоты пропускаются хорошо. Примерный вид АЧХ показан на рисунке.

U=24.375В

Объяснение:

1й если на R2 напряжение 3В, то на R3 будет 4.5В по правилу, что ток I2,3 создаёт падение напряжения, это напр.равно U2=I2.3*R2, значит I2,3=U2/R2=3/20=0.15A.

тогда U3=I2,3*R3=0.15*30=4.5В

тут видно что к узлам ав приложено напряжение 7.5В (3+4.5),

имея напряжение Uab=7.5В наёдём ток I4: I4=7.5/40=0.1875A,

токи I2,3 и I4 проходят через R1 и создают падение напряжения равное:

U1=I2,3,4*R1=(0.15+0.1875)*50=16.875В,

Общее напряж U будет результатом сложения U1+U2,3=16.875+7.5=24.375В..
