Зеркало это гладкая поверхность, предназначенная для отражения света или другого излучения.
Принцип хода лучей: луч света падает на зеркальную поверхность (при рассмотрении полностью непрозрачное зеркало) под углом альфа к нормали (перпендикуляру), проведенной к точке падения луча на зеркало. Угол луча отраженного будет равен тому же значению-альфа. Луч, падающий на зеркало под прямым углом к плоскости зеркала, отразится сам в себя. Отраженные зеркалом лучи света имеют меньшую длину лучей, чем не отраженные.
Применение зеркал:
• В быту – широко используются в дизайне интерьеров, чтобы создать иллюзию пространства, большого объема в небольших помещениях.
• Зеркала в качестве рефлекторов – наиболее часто используются параболические зеркала, позволяющие создать пучок параллельных лучей (фары, прожекторы, коллиматоры).
• Применение в научных приборах – как оптический инструмент, используются плоские, вогнутые и выпуклые сферические, параболические, гиперболические и эллиптические зеркала.
Зеркала широко используются в оптических приборах – спектрофотометрах, спектрометрах в других оптических приборах: телескопы, лазеры, зеркальные фотоаппараты, объективы и пр.
• Устройства для безопасности, автомобильные и дорожные зеркала;
• Полупрозрачные зеркала широко используются в оптических приборах (лазеры, зеркально-призматические видоискатели и др.).
Полупрозрачные зеркала иногда называют «зеркальными стеклами» или «односторонними стеклами». Такие стекла применяются для скрытного наблюдения за людьми.
• Применение в военном деле – в современном термоядерном оружии используется для фокусировки излучения от запала и создания условий для начала термоядерного процесса синтеза.
Отметьте лучшим решением и поставьте сердечко
Сопротивление цепи равно 4R / 3 ≈ 6,7 Ом
Объяснение:

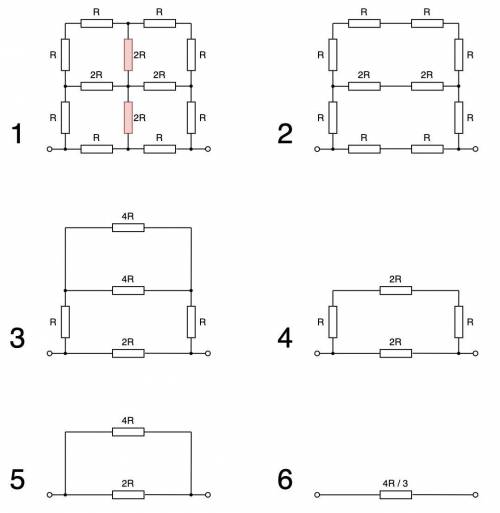

Можно посчитать схему "в лоб" (думаю, подошли бы методы узловых потенциалов и контурных токов), но это долго и скучно. Поэтому замечу, что схема абсолютно симметрична относительно вертикальной линии, проходящей через центр схемы. В таком случае через два резистора, отмеченных на рисунке 1 красным цветом, ток течь не будет, и их можно просто удалить из схемы.
Оставшуюся сеть резисторов легко посчитать путем эквивалентных преобразований и последовательного упрощения схемы. При этом нужно помнить, что:
1) при последовательном соединении общее сопротивление равно сумме сопротивлений отдельных резисторов (R = R₁ + R₂);
2) при параллельном соединении общая проводимость равна сумме проводимостей отдельных резисторов (1/R = 1/R₁ + 1/R₂).
Итоговое сопротивление схемы равно 4R / 3 = 4 · 5 / 3 ≈ 6,7 Ом.
