julietsimms
09.05.2020 09:58

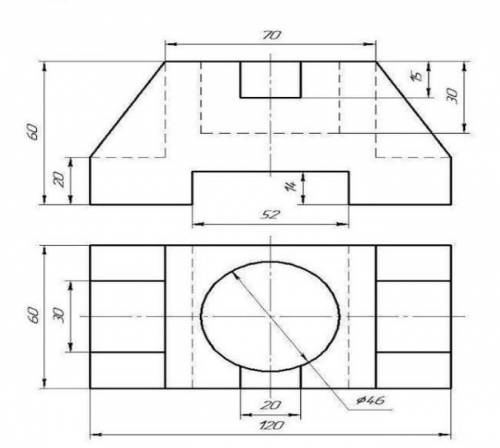

1) Необходимо построить вид слева. 2) Выполнить необходимые и достаточные разрезы. 3) Построить изометрическую проекцию детали с вырезом передней левой четверти.
5) Проставить размеры.


1) Необходимо построить вид слева. 2) Выполнить необходимые и достаточные разрезы. 3) Построить изом

Нажмите на рекламу ниже и сразу увидите ответ
↓
Популярные вопросы:
ромамс
ромамс
24.12.2021 11:09
Логическое выражение 7 x 20 определяет принадлежность точки с интервалу (7; 20): — x 7 -20 -10 0 10 20 — х 4 20 При х =30 значение этого выражения — ответить!...
РамзанМагомадов555
Чем отличается процесс фрезерования от процессов точения и сверления...
veta991
veta991
14.02.2022 21:32
Сообщение: «Чем прославили русскую культуру ее выдающиеся деятели: М. В. Ломоносов и А. С. Пушкин, К. П. Брюллов и К. С. Станиславский, Д. Д. Шостакович и С. Т. Коненков...
leronchik2003
leronchik2003
30.07.2022 07:34
Решите одну из двух задач на определение реакции опорных балок...
гтто5
гтто5
18.06.2020 23:59
Я вас всех обажаюдавайте дружить...
znanijanet2017
znanijanet2017
26.02.2021 15:54
Язык .преобразуйте предложения содержащие модальные глаголы и будущее время.1.computers can...
Rivergeenger
Rivergeenger
26.02.2021 15:54
Одна из сторон прямоугольника 83,6 см, а вторая на 14,8 см длиннее первой, а третья на 8,6 см длиннее второй.найдите периметр треугольника. умножение и деление не...
nikitamakarov3
nikitamakarov3
26.02.2021 15:54
Масса оксида кальция необходимая для взаимодействияс 126г50%азотной кислоты...
svishevaarina
svishevaarina
26.02.2021 15:54
Закономерная смена природных зон и природных условий в горах называется...
wannaone
wannaone
26.02.2021 15:54
Вставить пропущенные окончания, записать отгадки к загадкам. 1. по блюду з_лот__ яблоко катается. 2. по син__ морю уточка плывет. )...
Ответ:
Vitaliano2004
24.01.2022 06:00

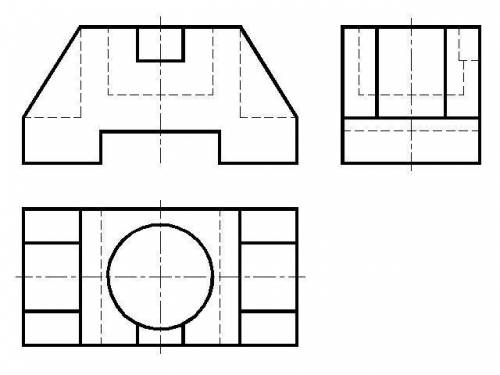

Третий чертеж в приложении - выполнены три вида детали без разрезов.

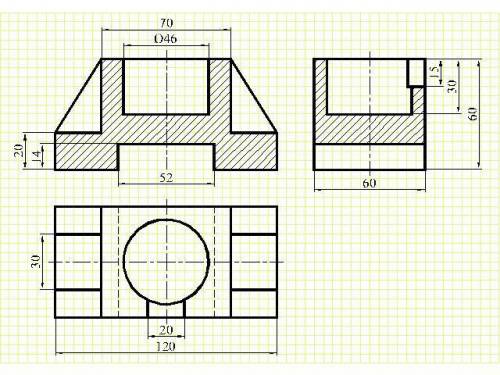

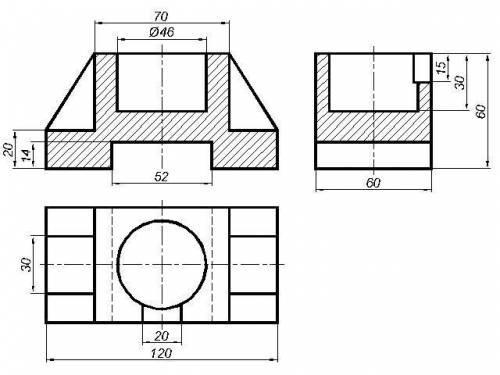

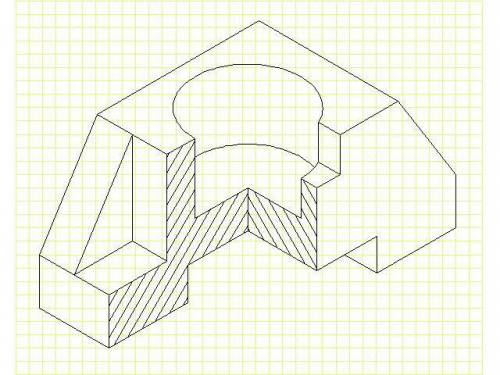

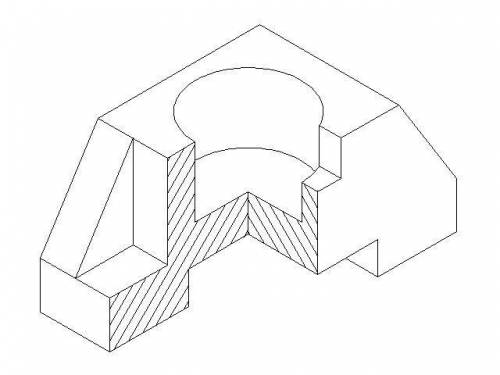

1) Необходимо построить вид слева. 2) Выполнить необходимые и достаточные разрезы. 3) Построить изом
1) Необходимо построить вид слева. 2) Выполнить необходимые и достаточные разрезы. 3) Построить изом
1) Необходимо построить вид слева. 2) Выполнить необходимые и достаточные разрезы. 3) Построить изом
1) Необходимо построить вид слева. 2) Выполнить необходимые и достаточные разрезы. 3) Построить изом
1) Необходимо построить вид слева. 2) Выполнить необходимые и достаточные разрезы. 3) Построить изом
0,0(0 оценок)
