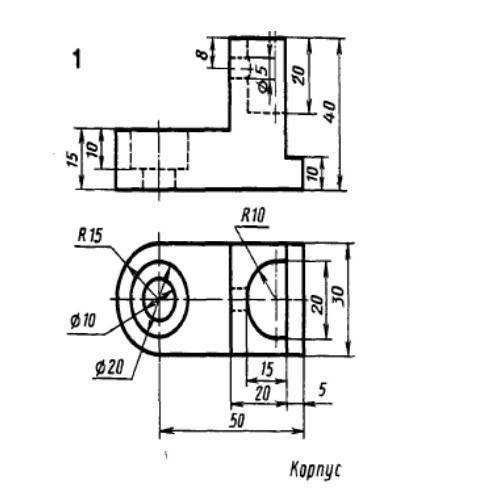

1.     Выполнить фронтальный разрез, при необходимости обозначить его. (См. Приложение №1) Нанести размеры. Краткие пояснения к за­данию.
  Лист располагаем согласно ГОСТа.  Алгоритм  выполнения задания:  Выделите рабочее поле чертежа: начертите рамку и верхнюю границу штампа основной надписи (185х55). Продумайте правильную компоновку чертежа исходя из количества изображений.  Проясните внутреннее строение: пазы, отверстия, рёбра жёсткости и т.п.  Перечертите главный вид и  вид  сверху. Постройте фронтальный разрез. 6 . Проставьте размеры. Заполните основную надпись.
