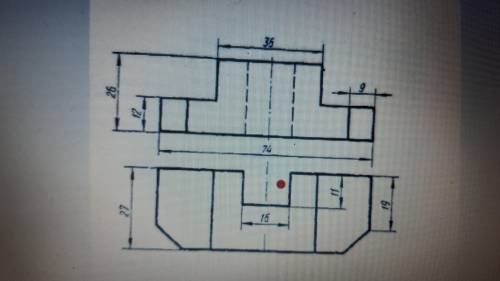

Для построения вида слева и аксонометрической проекции данной детали, нам понадобится использовать информацию, предоставленную в двух различных видах детали.
1. Вид спереди:
Из данного вида мы можем определить, что на передней стороне детали находится круглая деталь и стержень, и они находятся на одной линии. Также видно, что круглая деталь омещена кругом и имеет небольшое углубление на своей поверхности.
2. Вид сверху:
По этому виду мы можем увидеть, что круглая деталь имеет отверстие в центре и находится на некотором расстоянии от начала стержня. Также видно, что стержень имеет определенную ширину и высоту.
Теперь, используя эти данные, мы можем приступить к построению вида слева и аксонометрической проекции:

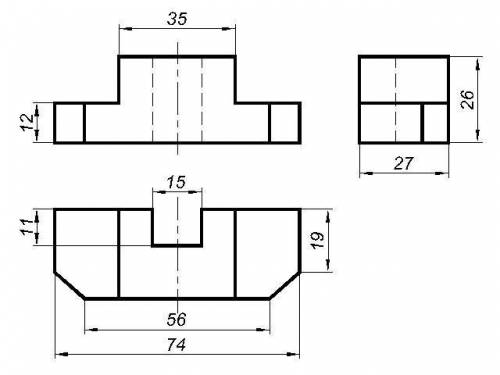

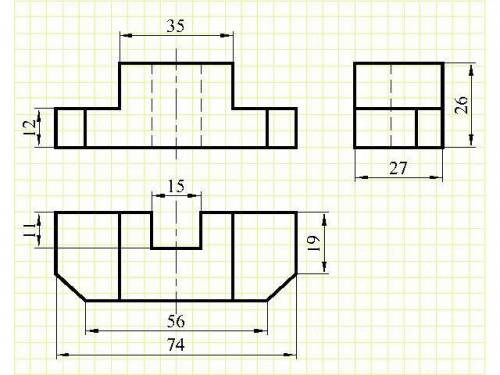

Шаг 1: Построение вида слева
- На листе бумаги проведите горизонтальную линию - это будет линия, которая будет представлять поверхность, на которой лежит деталь.
- Начертите вертикальную линию, которая будет представлять высоту стержня. Учитывайте, что стержень имеет ширину, поэтому линия находится немного вправо от горизонтальной линии.
- От верхней части вертикальной линии, проведите дугу, чтобы представить круглое отверстие и омещение на передней стороне детали.
- От верхней части круглой дуги, проведите линию, чтобы представить верхнюю часть круглой детали.
- Под верхней частью круглой детали, проведите линию, чтобы представить стержень.

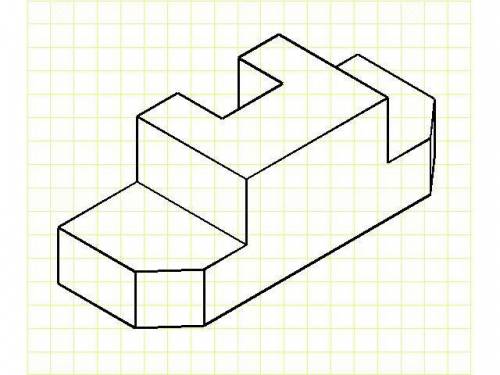

Шаг 2: Построение аксонометрической проекции
- Начертите параллелограмм, который будет служить основанием для аксонометрической проекции.
- Он должен иметь длину, равную ширине круглой детали, и высоту, равную высоте стержня.
- Из верхней точки параллелограмма, проведите дугу, чтобы представить круглое отверстие и омещение на передней стороне детали.
- От верхнего края круглой дуги, проведите линию, чтобы представить верхнюю часть круглой детали.
- От верхней части круглой детали, проведите линию, чтобы представить стержень.
Теперь, когда вы завершили построение вида слева и аксонометрической проекции, вы можете сравнить их и заметить, что эти представления детали совпадают. Это говорит о том, что вы построили реалистичное изображение этой детали, используя предоставленные данные.
