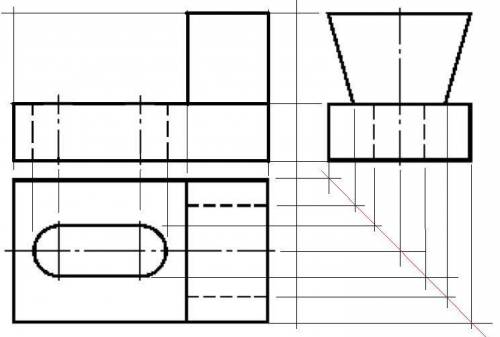

Построение главного вида показано на рисунке.
Объяснение:
1. Построим постоянную прямую, для уточнения элементов и геометрических форм детали , как показано на рисунке.
2. проведем линии проекционной связи на профильную и фронтальную плоскости проекций.
3. В местах пересечения линий проекционной связи определятся вершины, ребра и грани детали на фронтальной плоскости проекций.
