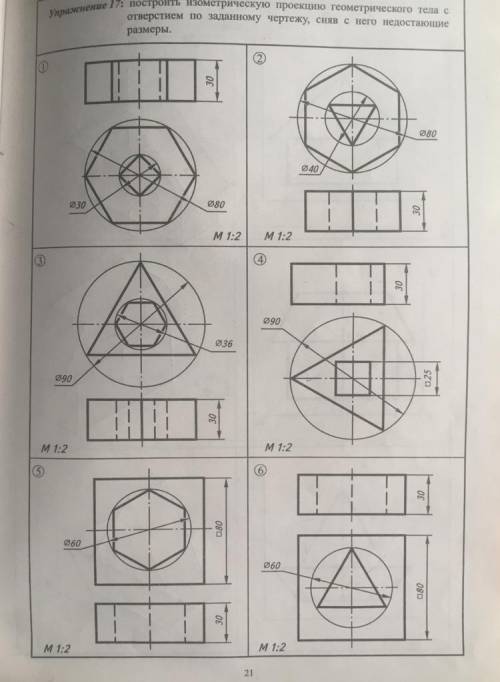

Построение изометрии деталей см. на фото.
Объяснение:

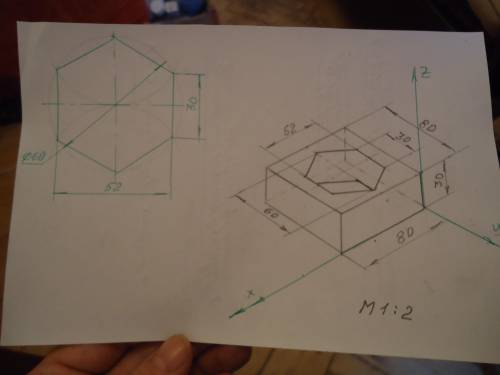

Для построения правильного шестиугольника в изометрии необходимы дополнительные размеры 52 и 30.

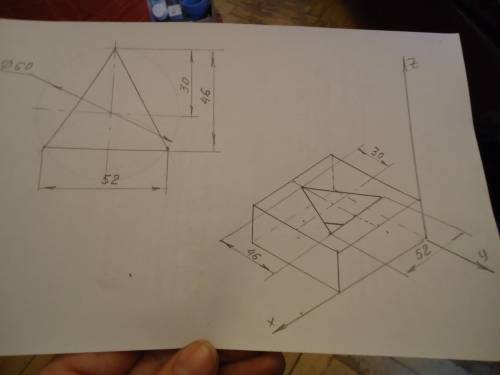

Для построения правильного треугольника в изометрии необходимы дополнительные размеры 52 и 46.
На изометрических проекциях проставлены размеры натуральные, а вам необходимо отмерять размеры в два раза меньше, т.к. масштаб 1:2. Чтобы построить нижние шестиугольник и треугольник, достаточно из вершин верхней фигуры опуститься на высоту параллелепипеда, т.е. на 30 мм (в масштабе 1:2 на 15 мм).
Надеюсь, что вам.
