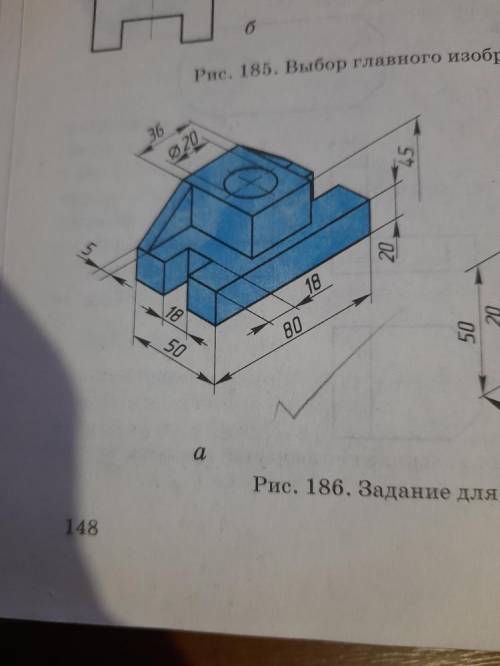

По одному из наглядных изображений рис.186 выполните эскиз предмета.Постройте необходимые изображения, применив целесообразные разрезы. Нанесите размеры.

Окей, давайте разберемся с этим вопросом шаг за шагом.

1. Начнем с рисунка 186. Оценим, какие детали и элементы представлены на рисунке. Мы видим, что на рисунке изображен какой-то предмет с прямоугольной формой и несколькими внутренними отверстиями.

2. Для начала проведем главные линии предмета. Нарисуйте прямоугольную форму, которая будет представлять общую форму предмета на горизонтальной плоскости. Укажите все основные углы.

3. Теперь нарисуем внутренние отверстия. Внутри основной прямоугольной формы нарисуйте прямоугольники, которые будут представлять отверстия в предмете. Укажите также все размеры этих отверстий.

4. Добавим сечения для большей ясности. Разделите главную форму на две части вертикальным сечением. Таким образом, мы сможем видеть, как устроены внутренности предмета.

5. Используйте стрелки, чтобы указать все размеры предмета и его отдельных частей. Укажите длину, ширину и высоту предмета, а также размеры отверстий.

6. Проверьте свою работу на предмет ошибок или пропущенных деталей. Убедитесь, что все размеры указаны точно и в нужных местах.

Вот и все! Вы только что выполнили эскиз предмета, применив целесообразные разрезы. Постепенное решение этого вопроса поможет вам понять, как правильно строить эскизы и наносить размеры.
