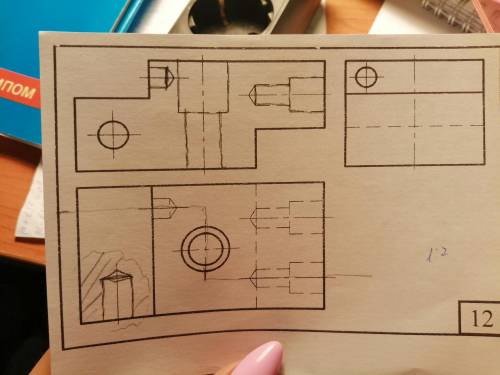

Выполните чертёж по этому заданию по теме "Разрезы ступенчатые" ОЧЕНЬ НАДО, ОЧЕНЬ ) Сразу говорю это задание по инженерной графике (студенческий уровень)
Содержание задания 1.Перенести исходные данные видов детали, представленных на рис. 5.
2.Для изображения внутренней формы детали выполнить ступенчатый разрез.
Для этого по выбранному положению секущих плоскостей выполнить на месте одного из видов (вида спереди или вида сверху) ступенчатый разрез.
3.Нанести размеры.
Последовательность выполнения задания
1.Формат А3 расположить так, чтобы основная надпись располагалась вдоль большей стороны листа. Выполнить рамку и основную надпись (185х55) в соответствии с ГОСТ 2.104-68*.
2.Выполнить компоновку изображений на чертеже.
3.Разметить на листе положение осевых линий.
4.Перенести изображения трех заданных видов детали (рис. 5) в масштабе 1:1
по исходным данным своего варианта задания (пример выполнения – рис. 13).
5.Для изображения внутренней формы изделия выполнить на месте вида спереди (главного вида) или вида сверху ступенчатый разрез, обозначив положение секущих плоскостей в соответствии с ГОСТ 2.305-68*.
6.В соответствии с ГОСТ 2.306–68* на разрезе изделия выполнить штри- ховку.
7.Изобразить выносные, размерные линии и размерные числа в соответствии с ГОСТ 2.307–68*.
