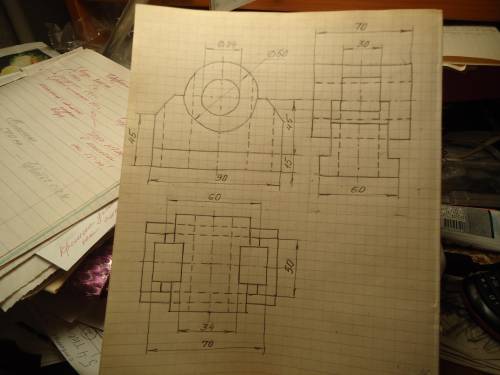

Чертёж детали из трёх проекций см. на фото.
Объяснение:
Чертёж выполнен от руки с сохранением пропорций на глаз.
По расчётам на виде слева нижняя граница цилиндрического отверстия, проведённая штрихпунктирной линией, и сплошная линия под ней по высоте будут отличаться всего на 1 мм.
Надеюсь, что вам.
