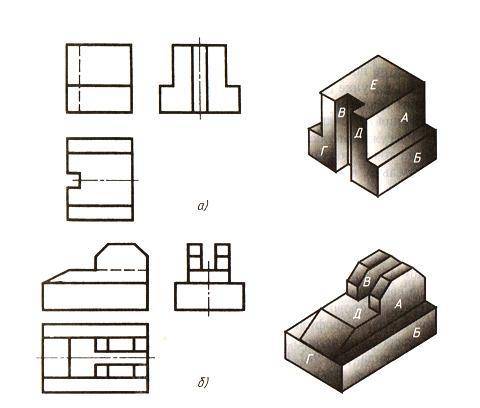

На рисунке 90 даны изображения трех предметов. Проекции их граней обозначены буквами. Напишите, как расположены в каждом случае относительно фронтальной плоскости проекций эти грани. Пример записи: А — параллельно, Б — перпендикулярно, В — наклонно.

На рисунке 90 даны изображения трех предметов с проекциями граней, обозначенными буквами. Чтобы определить, как расположены грани относительно фронтальной плоскости проекций, проведем анализ каждого изображения по отдельности.

1. Изображение предмета с гранями, обозначенными буквами А и В:
- Грань, обозначенная буквой А, параллельна фронтальной плоскости проекций, так как ее проекция не изменяет своей формы и размера.
- Грань, обозначенная буквой В, перпендикулярна фронтальной плоскости проекций, так как ее проекция представляет собой точку.

2. Изображение предмета с гранями, обозначенными буквами Б и Г:
- Грань, обозначенная буквой Б, наклонна относительно фронтальной плоскости проекций, так как ее проекция изменяет свою форму и размер.
- Грань, обозначенная буквой Г, перпендикулярна фронтальной плоскости проекций, так как ее проекция представляет собой отрезок.

3. Изображение предмета с гранями, обозначенными буквами В и Г:
- Грань, обозначенная буквой В, параллельна фронтальной плоскости проекций, так как ее проекция не изменяет своей формы и размера.
- Грань, обозначенная буквой Г, перпендикулярна фронтальной плоскости проекций, так как ее проекция представляет собой отрезок.

Таким образом, можно записать расположение граней относительно фронтальной плоскости проекций следующим образом:

1. А - параллельно, В - перпендикулярно.
2. Б - наклонно, Г - перпендикулярно.
3. В - параллельно, Г - перпендикулярно.

Это значит, что грани А и В расположены параллельно фронтальной плоскости проекций, грань Б наклонна относительно фронтальной плоскости проекций, а грань Г перпендикулярна фронтальной плоскости проекций.
