постройте проекцию квадрата со стороной 40 мм на три плоскости фронтальной диметрии при условии.
2.постройте проекцию квадрата со стороной 40 мм на три плоскости прямоугольной изометрии.
3. постройте проекцию окружности диаметром 40 мм на три плоскости прямоугольной изометрии​

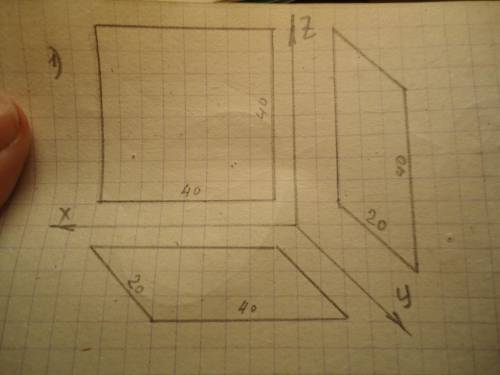

1)Диметрия квадрата со стороной 40 мм на фото 1.

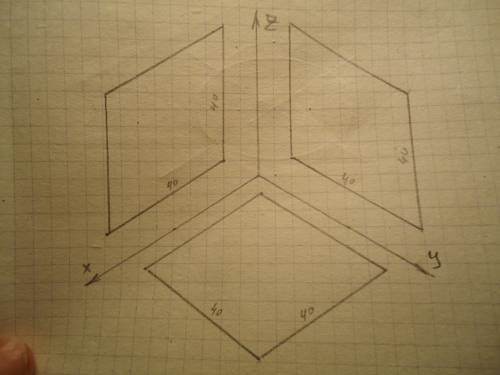

2) Изометрия квадрата со стороной 40 мм на фото 2.

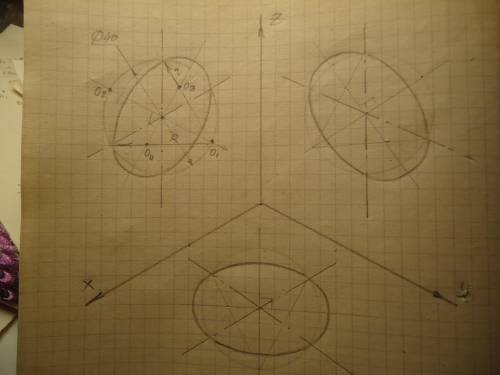

3) Окружность с диаметром 40 мм в изометрической проекции на фото 3. Овалы построены с окружности  с диаметром 40 мм. На плоскости ХZ необходимо провести оси Х и Z, а также третью ось Y и перпендикуляр к оси Y.

Центры дуг овала : О₁, О₂, О₃ и О₄. R- радиус дуг из точек О₁ и О₂,

а r - радиус дуг из точек О₃ и О₄.

На других плоскостях построения аналогичные.

    Надеюсь, что вам.
