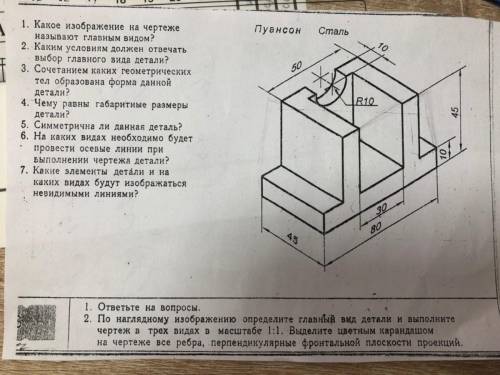

1) Главным видом называется вид спереди.
2) Главный вид должен наибольшим образом отражать форму и размеры детали.
3)Деталь состоит из 3-х параллелепипедов и полуцилиндра.
4)80 мм -длина, 45 мм - ширина, 45 мм - высота
5)Деталь симметрична относительно одной вертикальной плоскости симметрии.
6) Вертикальные осевые линии необходимо провести на виде спереди и на виде сверху.
7) Невидимыми линиями будут изображаться глубина выреза в виде параллелепипеда и глубины полуцилиндрической выемки на виде слева.
