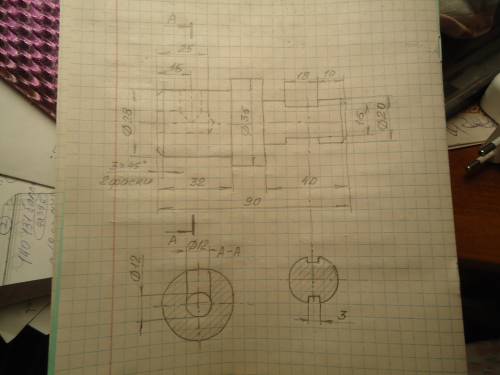

Чертёж детали, состоящий из главного вида и двух вынесенных сечений см. на фото.
Чертёж выполнен с сохранением пропорций на глаз.

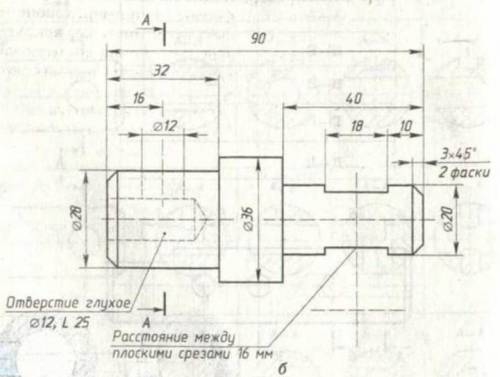

Обратите внимание на пересечение продольного цилиндрического глухого отверстия с цилиндрическим вертикальным отверстием такого же диаметра. Их линия пересечения должна быть не такая , как на образце. Часть размеров надо перенести на сечения.
Надеюсь, что смогла вам
