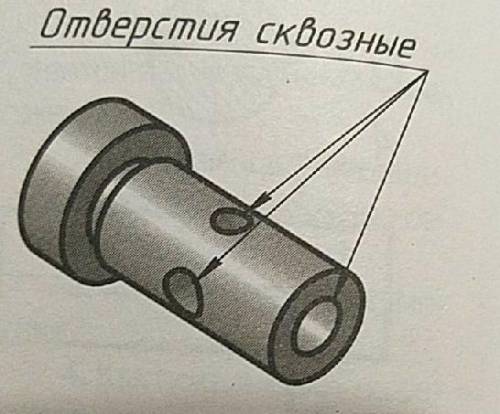

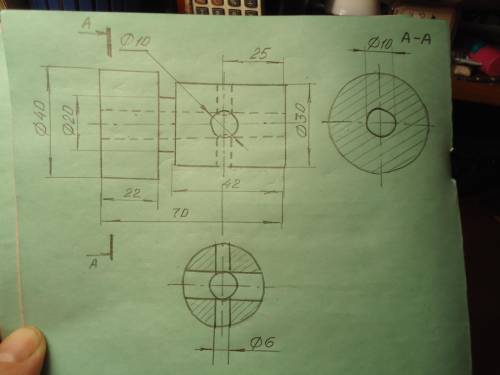

Главный вид и два вынесенных сечения см. на фото.
Размеры на образце не указаны, поэтому я строила чертёж с сохранением пропорций на глаз и проставила свои размеры.
На главном виде обратите внимание на пересечение вертикального отверстия и продольного, они будут пересекаться по дуге в сторону большего диаметра.
Вынесенное сечение, построенное на продолжении секущей плоскости, дополнительно обозначать не надо.
Вынесенное сечение, расположенное в проекционной связи с главным видом обозначено А-А.
Надеюсь,что смогла вам
