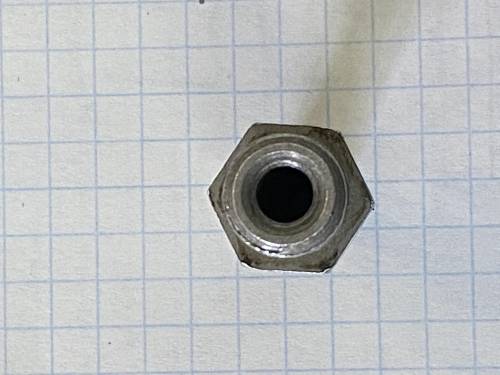

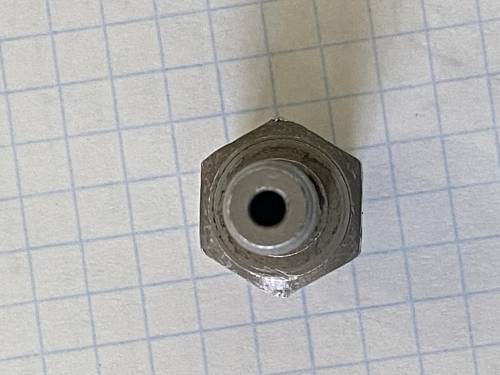

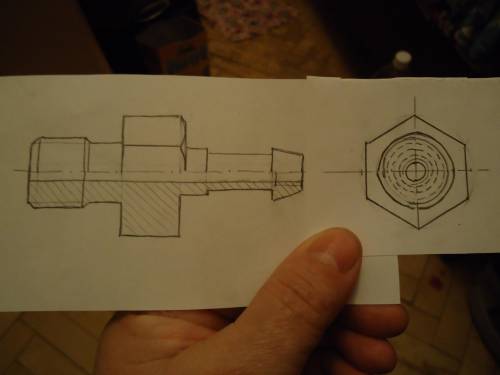

Чертёж из двух проекций детали, выполненный с сохранением пропорций на глаз, см. на фото.

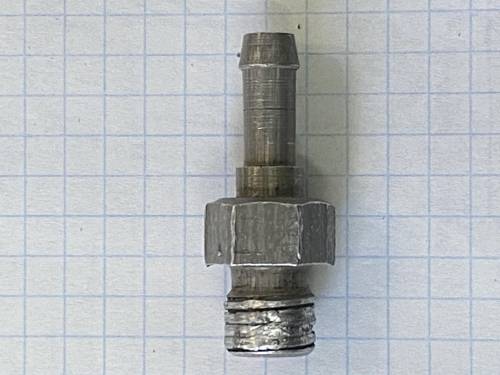

С левой стороны детали фаска и наружная резьба, справа внутренняя резьба.
Вид спереди выполнен в виде соединения половины вида и половины разреза.
Когда вы измерите деталь, нужно будет внутренние размеры поставить со стороны разреза, а внешние - со стороны вида.
Размерные линии для некоторых диаметров будут иметь стрелку только с одной стороны.
Надеюсь, что смогла вам
