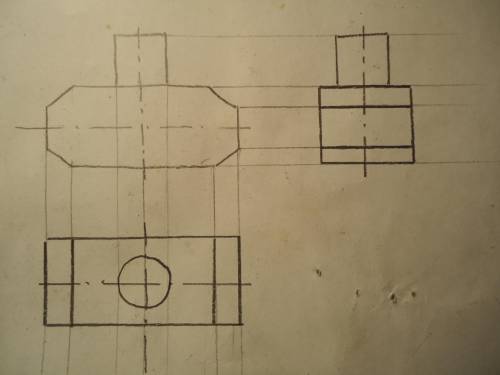

Чертёж детали № 4 из трёх проекций см. на фото 1.
Извините, я выполнила его на белом листе, но надеюсь, что глядя на него вы сможете повторить чертёж на клетчатой бумаге.
ответы на вопросы:
Деталь состоит из прямой шестиугольной призмы и цилиндра.
2 грани детали параллельны фронтальной плоскости проекций V.
2 грани детали и основание цилиндра параллельны горизонтальной плоскости проекций H.
2 грани детали параллельны профильной плоскости проекций W.

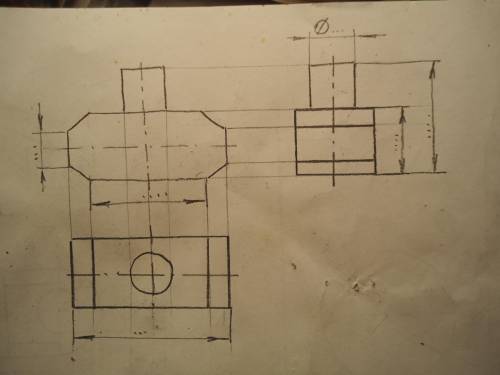

На втором фото я нанесла размерные линии для размеров и поставила многоточие там, где надо поставить числа.
Надеюсь, что вам.
