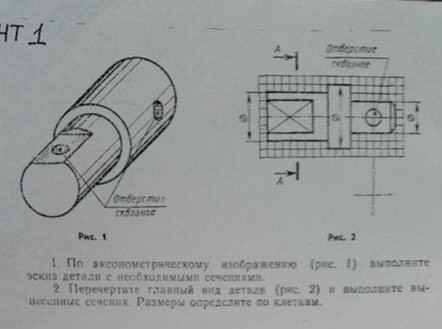

Чертёж детали №1 см. на фото.

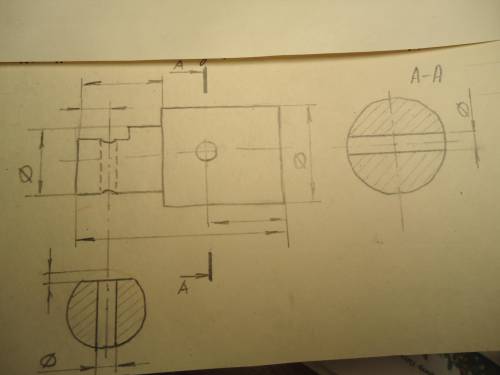

Чертёж выполнен с сохранением пропорций на глаз.
Размерные линии проставлены. Вам надо проставить размеры в соответствии с вашем чертежом.
Одно из сечений выполнено на продолжении секущей плоскости и его не надо дополнительно обозначать.
Второе сечение выполнено в проекционной связи, и его надо обозначать, например А-А.
Надеюсь, что смогла вам
