Я не успела срисовать ваши векторы, поэтому взяла свои 4 вектора.
Сумму векторов графическим можно найти или с параллелограмма, или расположив вектора друг за другом, сохраняя их направление и длину.

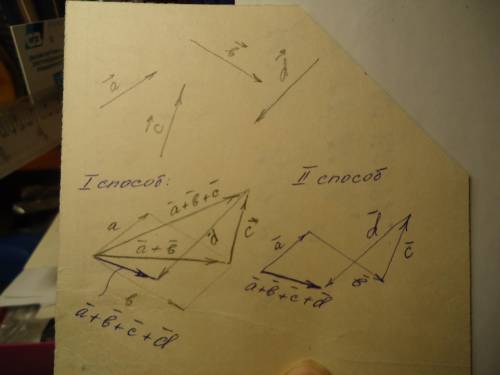

На рис.1 сумму векторов а и в я нашла с параллелограмма. Остальные расположила следом за вектором суммы а и в. Соединив начало и конец цепочки векторов, получила равнодействующую всех векторов.
На рис. 2 я все векторы расположила друг за другом, и получила тоже самое. Но второй сложения векторов легче.
Равнодействующей этих сил будет их сумма.
Также отработайте с F₁, F₂, F₃ и F₄.
