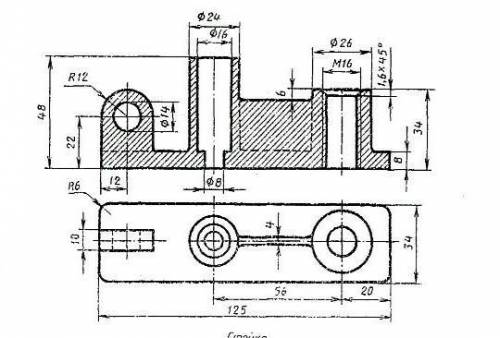

На виде спереди:
1)R12 имеет стрелку не с той стороны окружности, она должна быть направлена от центра окружности, а не центру.
2) Цилиндр диаметром 8 мм не отделён от цилиндра над ним сплошной основной толстой линией. Тела вращения при разрезе сохраняют свои контуры.
3) На разрезе слева не должно быть штриховых линий.
4) На разрезе в центре штриховые линии должны быть проведены сплошной основной толстой линией и штриховать пространство внутри этого контура нельзя, т.к. тонкие опоры не надо штриховать при разрезе.
5) Центровые вертикальные линии в двух местах не выходят сверху за контур чертежа, они должны выступать на 2 мм.
На виде сверху:
7)Не отмечена тонкой линией резьба в виде 3/4 окружности.
8)Горизонтальная ось симметрии должна проходить через всю проекцию.
Надеюсь, что вам.
9) Размер 4 надо вынести за пределы контура чертежа.
