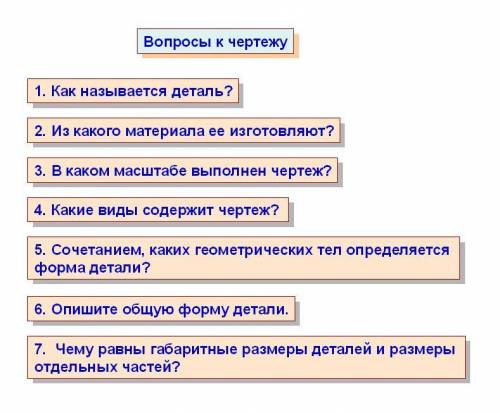

1) стакан
2) сталь
3) 1:1
4) вид спереди и вид слева
5) 4 цилиндра, включая отверстия

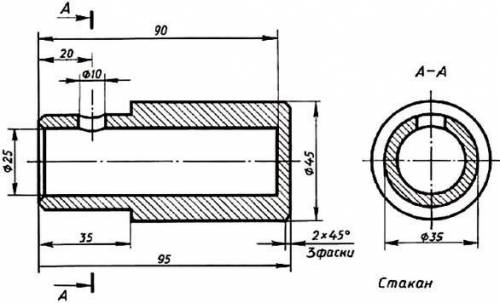

6) Деталь состоит из двух цилиндров разных диаметров, которые имеют общую ось симметрии и продольное не сквозное цилиндрическое отверстие, у цилиндра меньшего диаметра сверху есть маленькое цилиндрическое отверстие, которое доходит до продольного отверстия. На детали есть три фаски: две по наружным сторонам цилиндров и одна по краю продольного отверстия.
7) Длина 95 мм, ширина 45 мм, высота 45 мм -габаритные размеры.
Размеры элементов:
малый цилиндр длиной 35 мм и диаметром 35 мм;
большой цилиндр длиной 60 мм и диаметром 45 мм;
продольное отверстие длиной 90 мм и диаметром 25 мм;
маленькое отверстие длиной 5 мм и диаметром 10 мм;
фаски выполнены под углом 45° и имеют толщину 2 мм.
