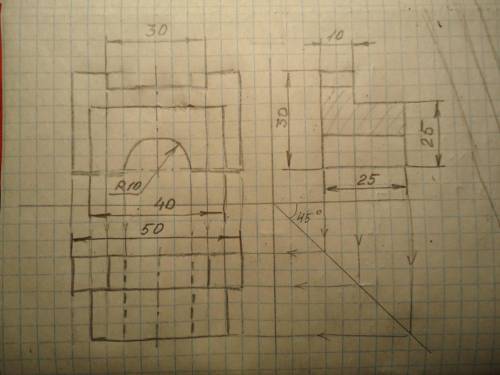

ответ: Построение вида сверху см. на фото.
Объяснение:

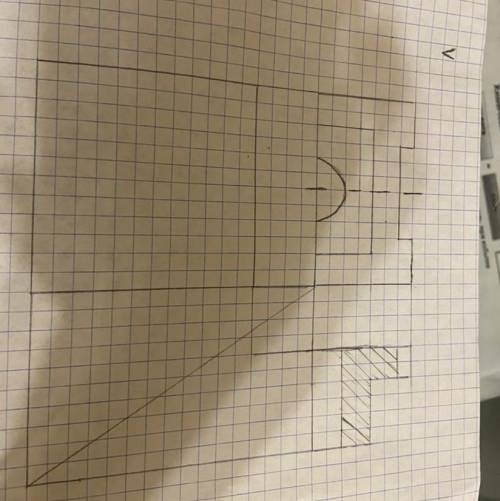

У вас неправильно проведена вс
линия под углом 45°.
На своём чертеже я специально немного изменила размеры детали, чтобы вы не просто скопировали чертёж из ответа, а сделали это в применении к своему чертежу. Это гораздо полезнее для понимания того, что делаешь и почему.
Желаю удачи в познании предмета "Черчение".
