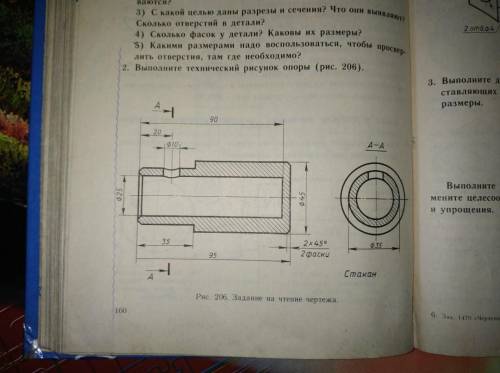

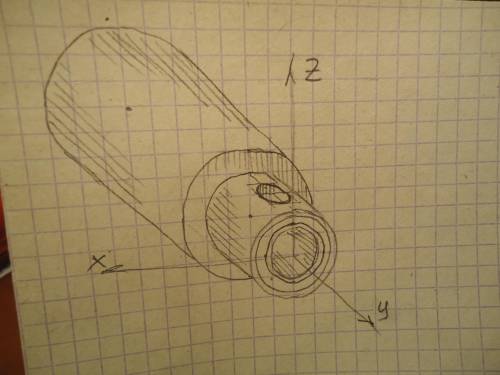

ответ: Технический рисунок детали см. на фото.
Объяснение:
Правильнее назвать деталь - вал.
Технический рисунок выполняется от руки с сохранением пропорций на глаз и по правилам построения аксонометрических проекций.
В данной случае лучше воспользоваться косоугольной диметрией,т.к. в ней окружности, расположенные в плоскости хz отображаются также в окружности.
Внутреннее отверстие с фаской, поэтому внутри два маленьких круга.
Наружный цилиндр тоже имеет по краю фаску, поэтому имеем ещё две окружности.
Цилиндрическое отверстие сверху придётся вписывать от руки в ромб, расположенный в плоскости, параллельной плоскости ху.
Штрихи показываю светотени. Надеюсь, что вам.
