Черчение тема простые разрезы, необходимо сделать вертикальный разрез ЗАДАНИЕ.

1.На формате А4 построить недостающую третью проекцию.

2.Выполнить необходимые разрезы.

3. Проставить размеры и оформить основную надпись.
Для выполнения комплексного чертежа детали, сначала строят три проекции в проекционной зависимости, затем выполняют необходимые простые разрезы. Варианты заданий:

Объяснение:

Проверьте размеры, т.к. задание очень мелкое и плохая видимость.

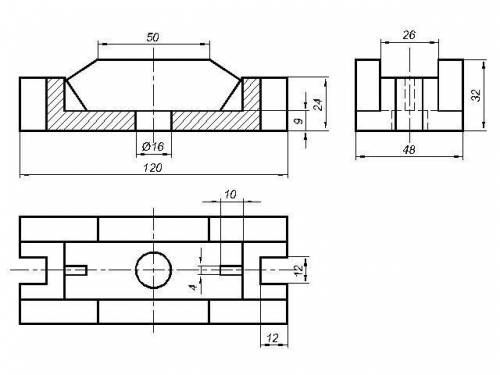

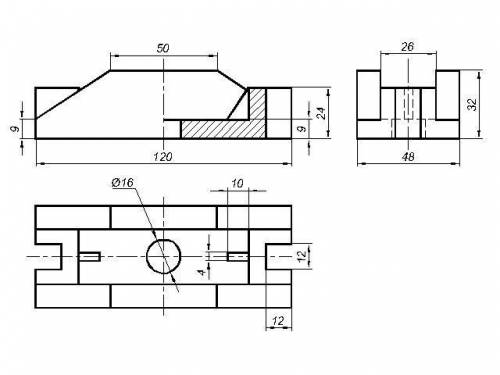

На первом чертеже главный вид заменила фронтальным разрезом, но при этом трудно понять главный вид детали, для этого на втором чертеже я соединила 1/2 главного вида с 1/2 фронтального разреза - если Вы изучали эту тему, то нужно сделать как на втором чертеже.

Чтобы оформить чертеж на формате А4, Вам придется воспользоваться масштабом 1:2.

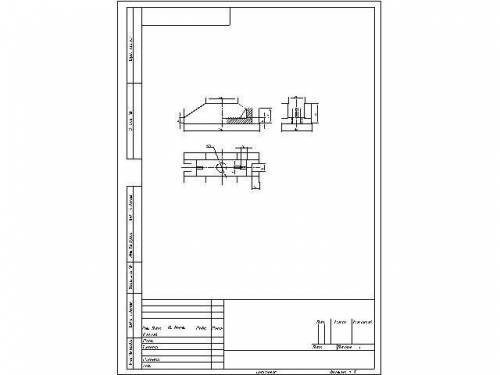

Извините, но сделать в рамке у меня нет возможности (см. 3 чертеж).
