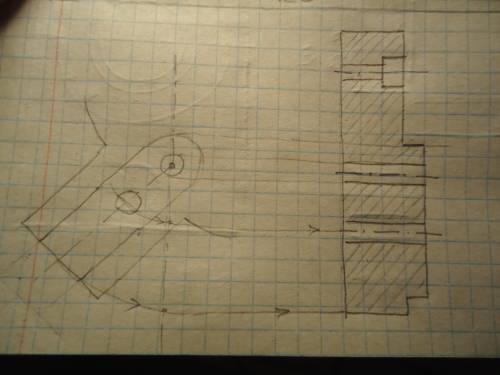

Разрез см. на фото.
Объяснение:
Поставьте иглу циркуля в центр большого круга ии раскройте его до центра маленького отверстия внизу, поверните циркуль до вертикального положения внизу, получите новое положение центра отверстия. Также найдите новое положение нижней границы детали, на виде слева эта граница станет ниже. Затем на виде слева убираете все внутренние сплошные толстые линии, обводите штриховые сплошной основной толстой линией и даёте штриховку сечения. Получили разрез А-А. Над ним напишите А-А.
Надеюсь, что смогла вам
1)-разработка чертежей
2) Технологическая карта-это стабилизированный документ,содержащий необходимые сведения,инструкции для персонала выполняющего некий технологический процесс или техническое обслуживание объекта.
3) подготовительные (выбор заготовок и их разметка); обрабатывающие (пиление, строгание, сверление отверстий); отделочные (зачистка поверхностей деталей, сборка изделия, лакирование или окрашивание).
4) это специалист, который занимается разработкой, организует производство. Должен следить и контролировать качество продукции.
