ответ: Чертёж выполнен не по размерам, а с сохранением пропорций на глаз.
Вал обычно режут не весь а только половину.

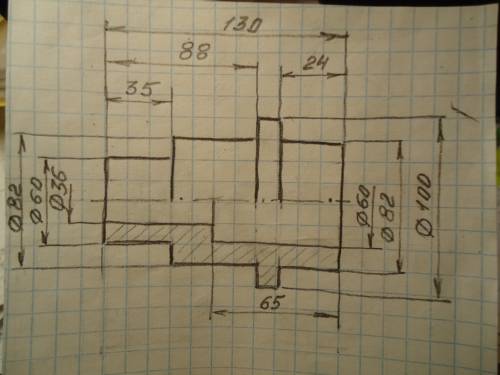

Чертёж детали с соединение половины вида и половины разреза см. на фото. На чертеже я расставила размеры с учётом ГОСТов и последовательностью изготовления таких деталей.
Надеюсь, что вам.
