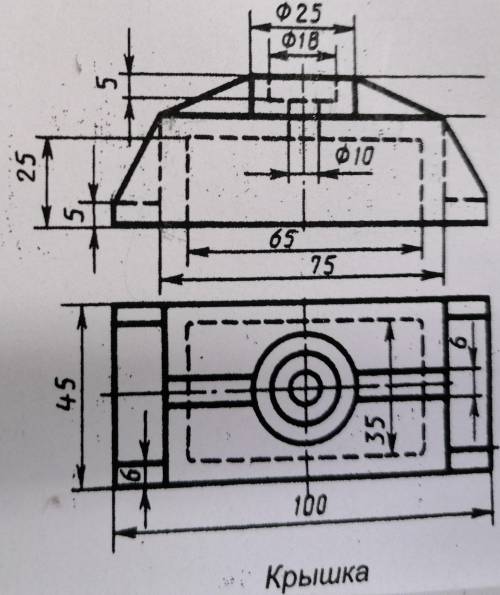

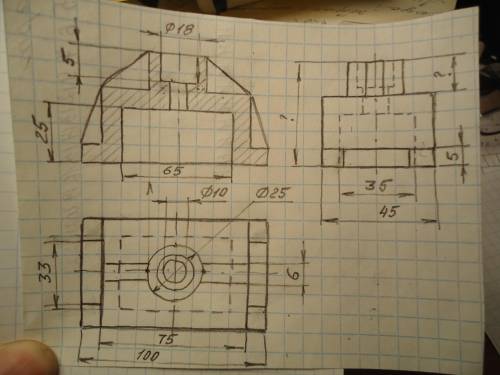

ответ: Чертёж из трёх проекций детали можете посмотреть на фото.
Объяснение:
Чертёж выполнен от руки с сохранением пропорций на глаз. Я не увидела два размера, на их месте поставила вопросительные знаки.
На виде спереди я выполнила фронтальный разрез. Думаю, что это не будет лишним, т.к. даже если об этом пока не сказали, то скорее всего скажут позже.
Если вам понадобится ещё и профильный разрез, то лучше выполнить соединение половины вида и половины разреза.
Для этого слева от оси симметрии надо убрать все штриховые линии, а справа от оси надо убрать два внутренних горизонтальных отрезка и два внутренних вертикальных отрезка, а все штриховые заменить на сплошные основные. Штриховка сечения будет выполняться справа и слева от отверстий и выемки.
Надеюсь, что смогла вам.
