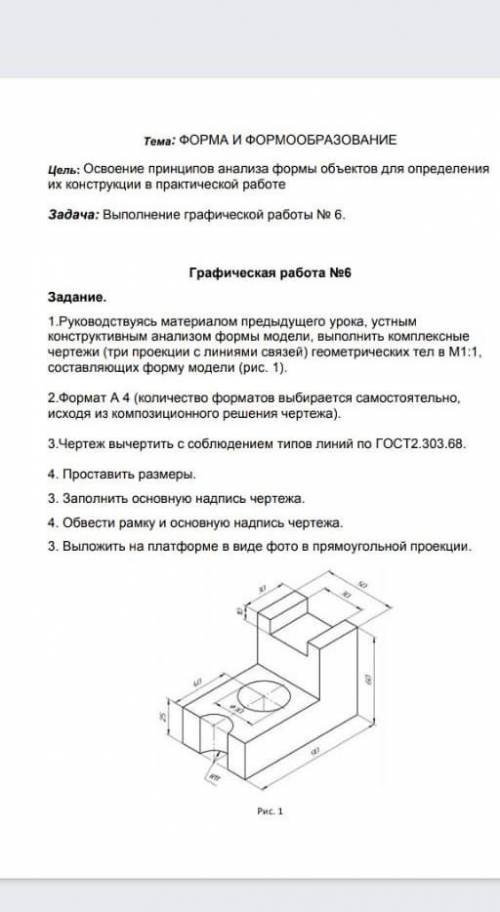

На фото 1,2,3 изображены комплексные чертежи из трёх проекций для геометрических тел, из которых состоит деталь и самой детали.

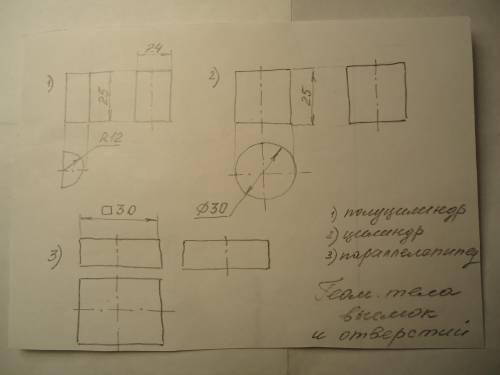

1- Геометрические тела выемок и отверстий.

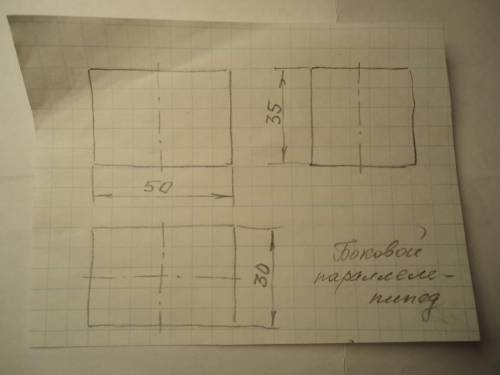

2,3 - геометрические тела, на которые мысленно можно разрезать деталь.

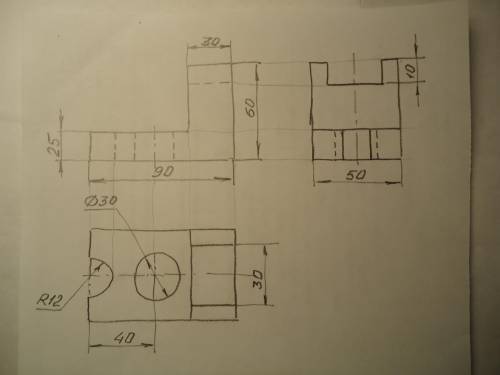

4- Три проекции детали с размерами.
Надеюсь, что смогла вам
