Объяснение:
Т.к. размеры нельзя указывать по невидимым (штриховым) линиям, пришлось сделать несколько вариантов:

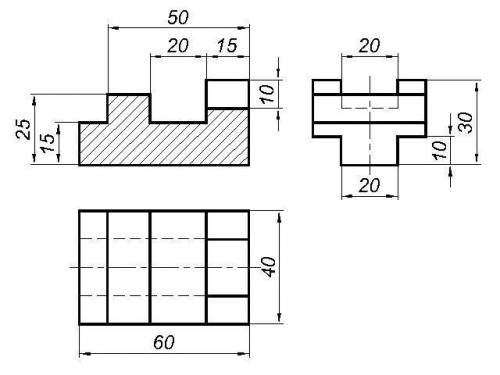

Первый чертеж - главный вид заменила фронтальным разрезом.

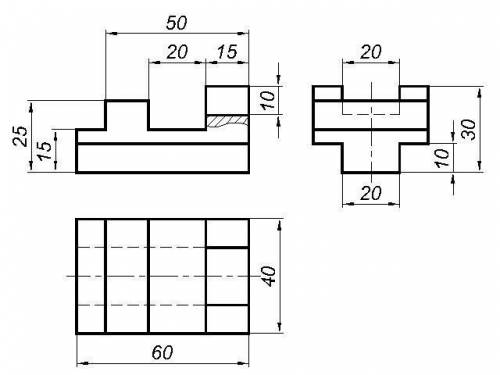

Второй чертеж - на главном виде выполнила местный разрез.

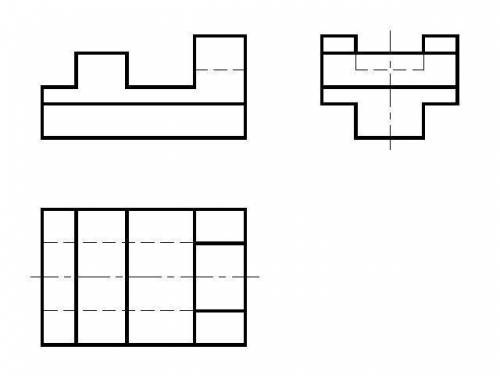

Третий чертеж выполнен без разрезов.
