Здравствуйте решить задачу Дано: — конденсаторы в батарее соединены смешанным схема изображена на рисунке

— напряжение U= 220В;

— емкости конденсаторов: С1 = 18мкФ, С2 = 8 мкФ, С3 = 10 мкФ, С4=34мкФ, С5 =43мкФ

Рассчитать:

1) Эквивалентную емкость батареи конденсаторов(Cэкв).

2) Заряд каждого конденсатора(q1, q2, q3, q4, q5).

3) Энергию каждого конденсатора(W1, W2, W3, W4, W5).

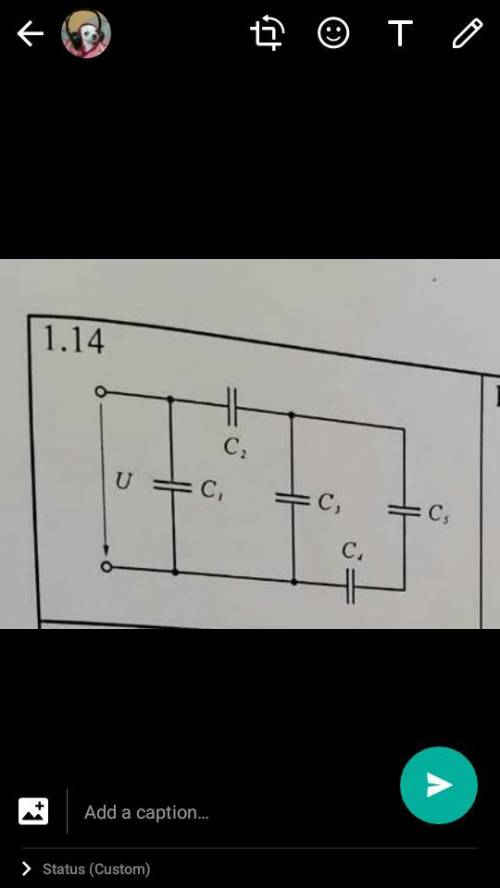

Рисунок 1.14– Схема электрической цепи для расчета смешанного соединения конденсаторов

Добрый день!

Для решения этой задачи посмотрим на изображенную на рисунке схему электрической цепи. Эта схема представляет собой соединение конденсаторов в смешанной схеме, что означает, что конденсаторы могут быть соединены как последовательно, так и параллельно.

1) Для расчета эквивалентной емкости батареи конденсаторов (Cэкв) нам нужно использовать соответствующие формулы для последовательного и параллельного соединения конденсаторов.

a) Если конденсаторы соединены последовательно, их эквивалентная емкость (Cэкв) вычисляется с помощью формулы:
1/Cэкв = 1/С1 + 1/С2 + 1/С3 + 1/С4 + 1/С5.

В нашем случае:
1/Cэкв = 1/18мкФ + 1/8мкФ + 1/10мкФ + 1/34мкФ + 1/43мкФ.

Для решения данного уравнения, вы можете применить общую формулу для расчета суммы обратных величин:
1/Cэкв = (С1*С2*С3*С4*С5)/(С1*С2*С3*С4 + С1*С2*С3*С5 + С1*С2*С4*С5 + С1*С3*С4*С5 + С2*С3*С4*С5).

Расчет:

С1*С2*С3*С4*С5 = 18*8*10*34*43 = 12 691 440.
Сумма обратных величин = (С1*С2*С3*С4*С5)/(С1*С2*С3*С4 + С1*С2*С3*С5 + С1*С2*С4*С5 + С1*С3*С4*С5 + С2*С3*С4*С5) = 12 691 440/(18*8*10*34 + 18*8*10*43 + 18*8*34*43 + 18*10*34*43 + 8*10*34*43) = 6.86 мкФ.

Следовательно, эквивалентная емкость батареи конденсаторов (Cэкв) составляет 6.86 мкФ.

b) Если конденсаторы соединены параллельно, их эквивалентная емкость (Cэкв) вычисляется с помощью формулы:
Cэкв = С1 + С2 + С3 + С4 + С5.

В нашем случае:
Cэкв = 18мкФ + 8мкФ + 10мкФ + 34мкФ + 43мкФ = 113 мкФ.

2) Теперь рассчитаем заряд каждого конденсатора (q1, q2, q3, q4, q5).
Заряд (q) на конденсаторе можно найти, используя формулу:
q = C * U, где C - емкость, U - напряжение.

q1 = C1 * U = 18мкФ * 220В = 3960 мкКл.
q2 = C2 * U = 8мкФ * 220В = 1760 мкКл.
q3 = C3 * U = 10мкФ * 220В = 2200 мкКл.
q4 = C4 * U = 34мкФ * 220В = 7480 мкКл.
q5 = C5 * U = 43мкФ * 220В = 9460 мкКл.

Таким образом, заряд каждого конденсатора составляет:
q1 = 3960 мкКл,
q2 = 1760 мкКл,
q3 = 2200 мкКл,
q4 = 7480 мкКл,
q5 = 9460 мкКл.

3) Наконец, рассчитаем энергию каждого конденсатора (W1, W2, W3, W4, W5).
Энергия (W) на конденсаторе можно найти, используя формулу:
W = (1/2) * C * U^2, где C - емкость, U - напряжение.

W1 = (1/2) * C1 * U^2 = (1/2) * 18мкФ * (220В)^2 = 0.53 мДж.
W2 = (1/2) * C2 * U^2 = (1/2) * 8мкФ * (220В)^2 = 0.13 мДж.
W3 = (1/2) * C3 * U^2 = (1/2) * 10мкФ * (220В)^2 = 0.22 мДж.
W4 = (1/2) * C4 * U^2 = (1/2) * 34мкФ * (220В)^2 = 3.04 мДж.
W5 = (1/2) * C5 * U^2 = (1/2) * 43мкФ * (220В)^2 = 4.83 мДж.

Таким образом, энергия каждого конденсатора составляет:
W1 = 0.53 мДж,
W2 = 0.13 мДж,
W3 = 0.22 мДж,
W4 = 3.04 мДж,
W5 = 4.83 мДж.

Надеюсь, эта информация была полезной! Если у вас есть еще вопросы, не стесняйтесь задавать их.
