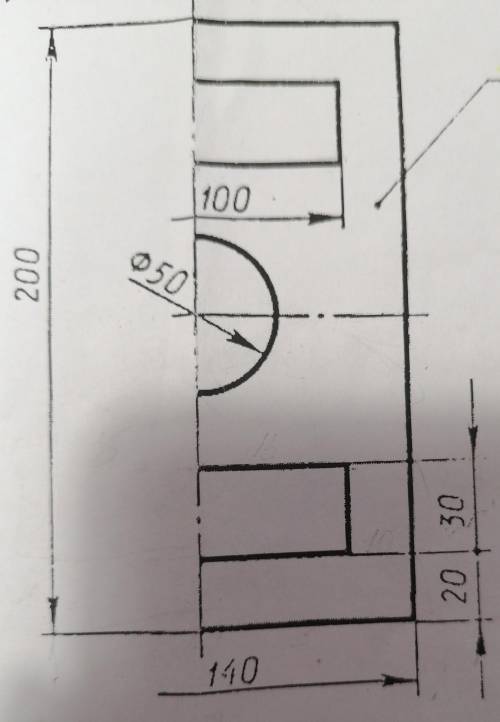

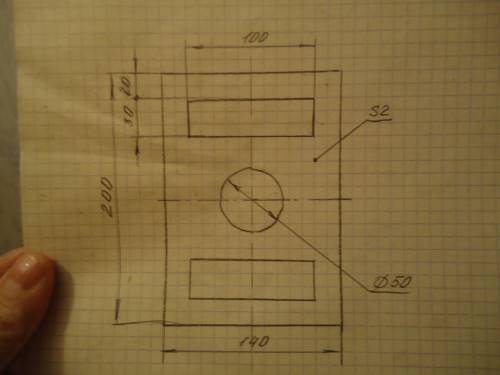

ответ:Чертёж см. на фото
Объяснение:
Т.к. деталь имеет две оси симметрии, необходимо достроить вторую половину детали. При масштабе 1:2 все размеры при построении берут в два раза меньше, а проставляют действительные размеры. Надеюсь, что вам.
P.S. Обратите внимание на удаление размерных линий от чертежа и друг от друга. Они составляют 10 мм. Высота цифр 5 мм.
