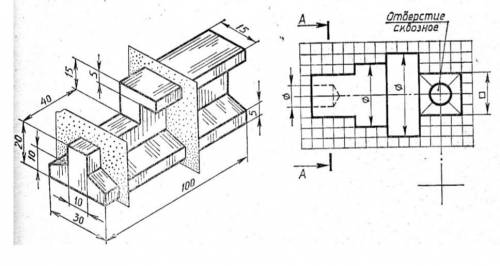

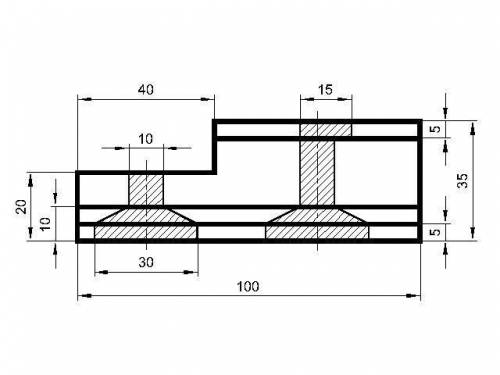

По аксонометрическому изображению (рис. 1) выполните чертеж детали с не-

обходимыми наложенными сечениями.

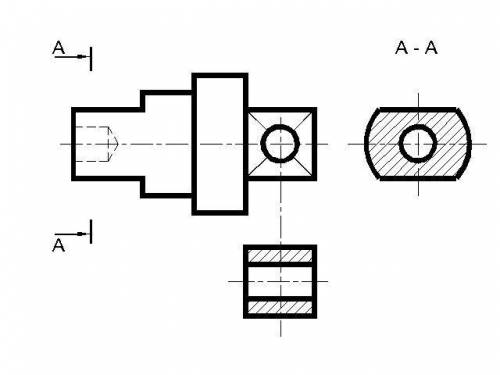

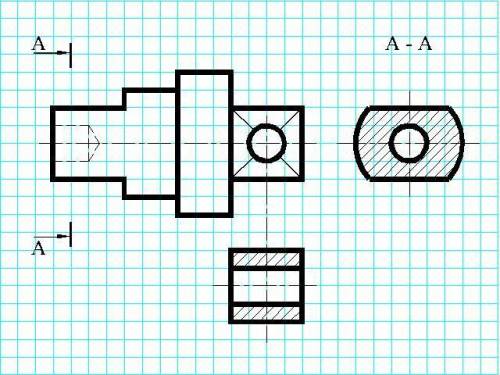

Перечертите главный вид детали (рис. 2) постройте вынесенные сечения.

Буду ОЧЕНЬ благодарен!
