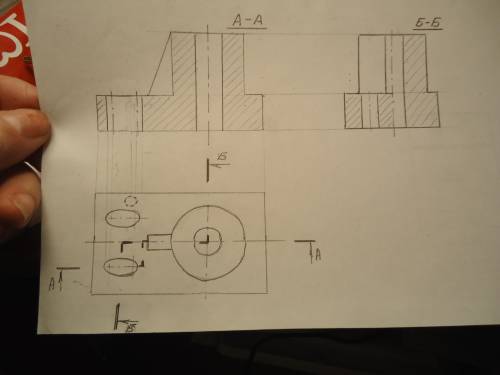

Мне кажется, что изображение разрезов должно быть другим.
На виде спереди не должно быть горизонтальной сплошной основной линии, отделяющей цилиндр и поверхность, на которой он стоит.
На виде слева ось цилиндра одновременно является и осью симметрии детали, а изображение контура детали почему-то не симметрично относительно этой линии. Цилиндр в разрезе Б-Б разрезается только справа, а слева режется только основание, на котором он стоит, поэтому штриховка всего цилиндра неверна и слева от оси штриховка будет только на высоту основания.
Местный разрез просверленной выемки нельзя показывать на месте изображения разреза Б-Б. Местный разрез обычно показывают на виде детали или на половине вида детали, если разрез половинный. К сожалению, не понимаю, как и где показать эту выемку, т.к на фронтальном разрезе показать её не удаётся.
Надеюсь, что моё понимание детали и чертежа чем-то вам если речь идёт об ошибках на чертеже.
