ответ: 1 - 12 Ом
2 - 14 Ом
3 - 10 Ом
4 - 5 Ом
Объяснение:

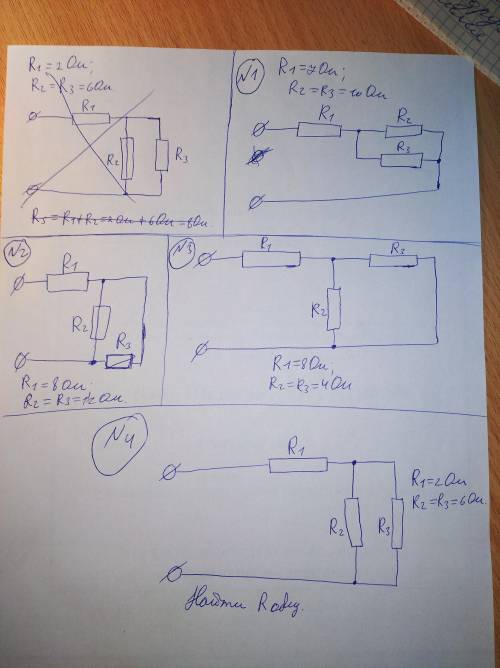

№1
R2 и R3 соединены параллельно. Значит их общее сопротивление равно R(23)=1/(1/R2+1/R3)=1/(2/10)=5Ом. R1 присоединено последовательно. Значит общее сопротивление равно 5+7=12Ом
№2
Подставляем в №1 новые значения. R(23)=1/(2/12)=6Ом. Общее сопротивление равно 6+8=14Ом
№3
R(23)=1/(2/4)=2Ом. Общее сопротивление равно 2+8=10Ом.
№4
R(23)=1/(2/6)=3Ом. Общее сопротивление равно 3+2=5Ом.
